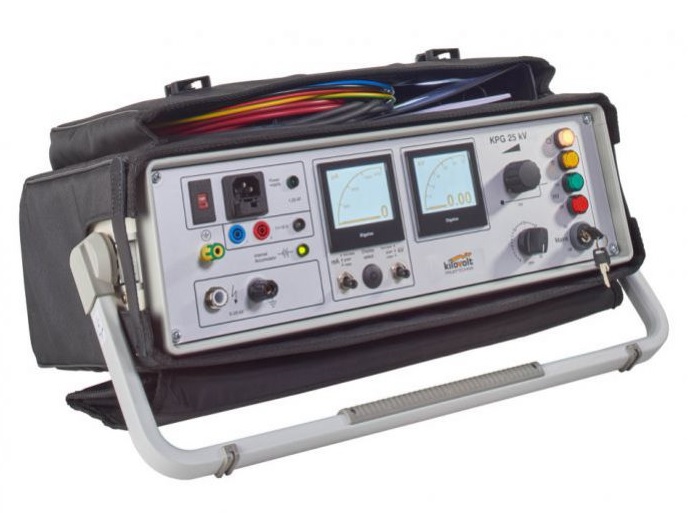

절연내력시험기, 테스트전압 DC 25kV max, 모델 KPG25KV (배터리 Operated 모델)

독일 KILOVOLT프루테크닉社의 KPG25KV 모델은 휴대성이 우수한 포터블 25kV DC 내전압 시험기 입니다. 본 제품은 견고하고 가볍고 컴팩트 하며 AC 전원 외에도 내장된 충전식 배터리를 전원으로 사용할 수 있어서 전원 코드가 제공되지 않는 현장에서 유저 테스트를 자유롭게 합니다. 쉴드 파워 케이블의 사용으로 정전 용량 부하가 정확하며 시험 오류 또는 시험이 종료된 후에는 방전 장치에 의하여 자동으로 안전하게 방전 됩니다. 키 스위치 보안, interlock 스위치-온, 보호 접지 Lock 기능은 유저의 안전을 보장 합니다. 보호접지 Lock 기능은 적합한 접지에 연결되지 않았을 경우 전압 출력을 억제 시키는 안전 장치 입니다.

가능한 시험 아이템:

• 전력선 계통의 재가동 시기 또는 유지 보수 직후에 고전압 계통 시험
• 신설된 케이블의 가동전에 케이블 조인트의 고전압 내력 시험
• 케이블 쉬스(sheath)의 고전압 시험
• 각종 전기 설비의 고전압 내력 시험

특징:

`
• 쉬운 조작, 견고한 구조, 가벼운 무게
• 내부 충전식 배터리 사용으로 주전원 불필요
• 타이머 내장 (테스트 타임의 셋팅 범위 1분...30분)
• 자동 방전 장치 내장
• 배터리 충전기 내장, 완전 방전 보호 기능
• 안정적인 전압 출력(0-100% 조정)
• 출력 단락 회로 방지(short-circuit-proof), 보호 접지 회로

부속 장치 구성:

• 충전식 배터리 내장
• 케이블 보관용 가방
• 고전압 쉴드 케이블, 3미터
• 스테이션 접지용 접지케이블, 3미터
• 보호 접지용 접지케이블, 3미터
• 주전원 리드, dc 전원 연결용 케이블
• 유저 메뉴얼 (한글, 영문)

옵션 품목:

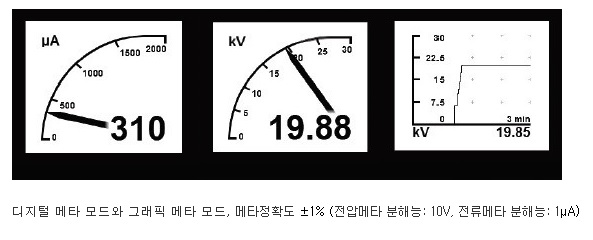

• 아날로그 OR 디지털 전류계 전압계 선택
• 이동형 하드케이스

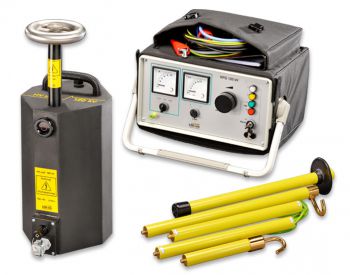

내전압시험기, DC 50kV, 고전압 절연내력시험기, 제품모델 KPG50KV

독일 KILOVOLT 프루테크닉社의 KPG-50kV 모델은 이동에 편리한 포터블 50kV DC 내전압 시험기 입니다. 여러 유형의 전기 설비의 절연 내력 시험과 특히 중압 전력 케이블의 DC 내전압 시험용으로 설계된 고전압 시험기 입니다. 이 장비는 가벼운 무게와 높은 출력의 특징을 갖고 있으며 유저의 안전을 최우선으로 하기 위해 제어부과 고전압 출력부가 분리되어 이격 거리를 확보 합니다. 키-스위치 보안, 인터락 스위치-온 기능을 제공하며 특히 시험 장비가 적합한 접지에 연결되지 않았을 경우 전압 출력을 억제 시키는 보호접지 Lock 장치가 내장된 점이 특징 입니다.

가능한 시험 아이템:

• 전력선 계통의 재가동 시기 또는 유지 보수 직후에 고전압 계통 시험
• 신설된 케이블의 가동전에 케이블 조인트의 고전압 내력 시험
• 정규적인 예방 점검 시험
• 각종 전기 설비의 고전압 내력 시험

특징:

`
• 쉬운 조작, 견고한 구조와 가벼운 무게
• 모듈형의 컴팩트하고 편리한 이동성, 빠른 시험 셋업
• 과전류 트립 보호기능, 과전압 보호 기능, 보호 접지 회로

옵션:

• 휠 타입 하드케이스
• 테스트 타임 타이머 (셋팅 범위 1...60분) 내장
• 아날로그 또는 디지털 전류계 전압계 내장

제품 구성:

• 컨트롤 유닛과 보호가방(장비와 케이블 셋트 보관용)
• 고전압 출력부와 HV-연결 장치
• 고전압 HV 케이블-2미터
• 컨트롤 유닛과 고전압 출력부의 연결 케이블-3미터
• 스테이션 접지용 접지케이블-3미터
• 보호 접지용 접지케이블-3미터
• 주전원 리드
• 분리형 방전봉(접지선 부착)-방전봉 가방
• 서비스 팩과 유저메뉴얼
• 장비의 입력 전원은 유저의 요청에 따라 제조됨(예 110V/220V, 50/60Hz)

내전압시험기, DC 80kV, 고전압 절연내력시험기, 제품모델 KPG80KV

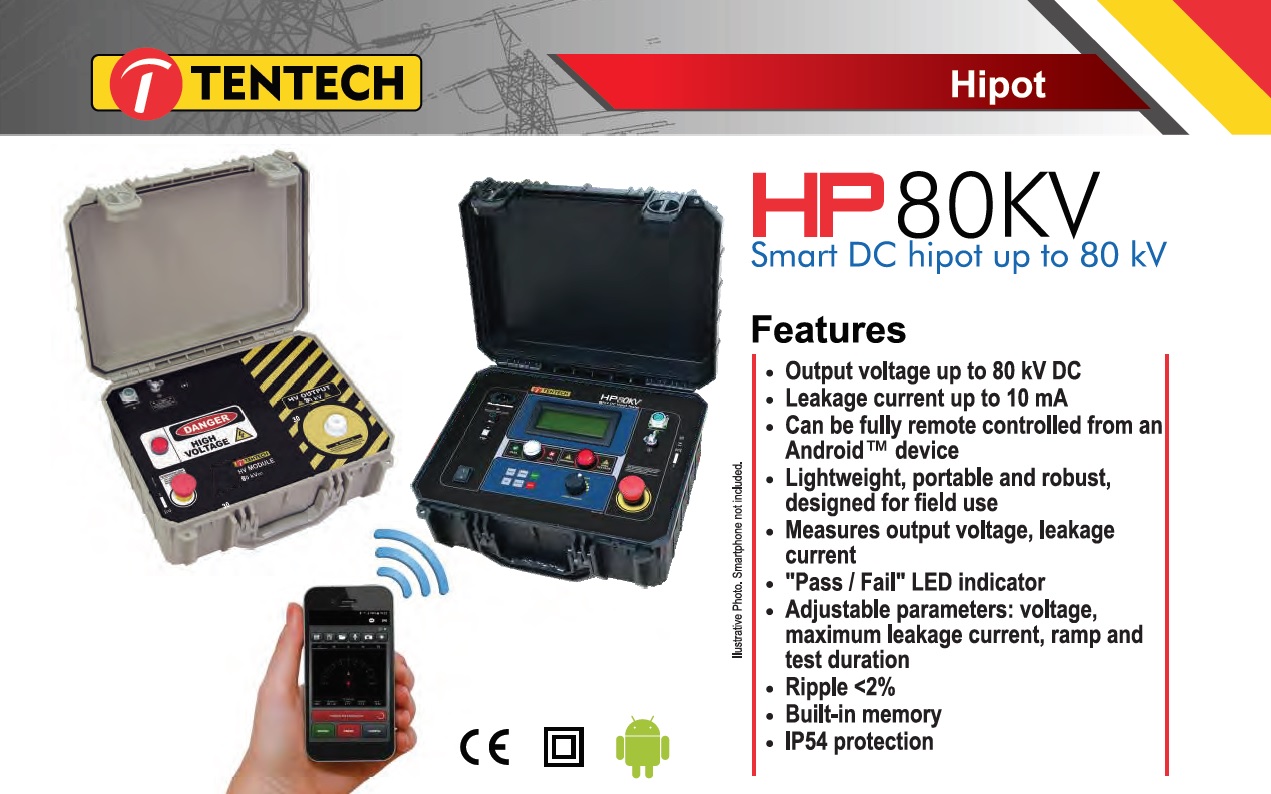

미국 TENTECH 社의 HP80KV 모델은 사용자의 안전과 사용상의 편의성에 중점을 두고 설계된 다기능의 DC 절연내력시험기 입니다. 경량의 제어부(7kg)와 출력부(7.1kg)로 구성되어 있어서 특히 출장이 잦은 전기안전관리자 전기기술인에게 적합한 시험기입니다.

결선 중에 유저의 버튼 조작 실수로 인해 전압이 출력되는 위험한 상황을 예방하기 위한 출력 락(lock) 버튼을 고전압 출력부에 장착하였으며, 제어부에는 비상 정지 버튼을 장착하였습니다.

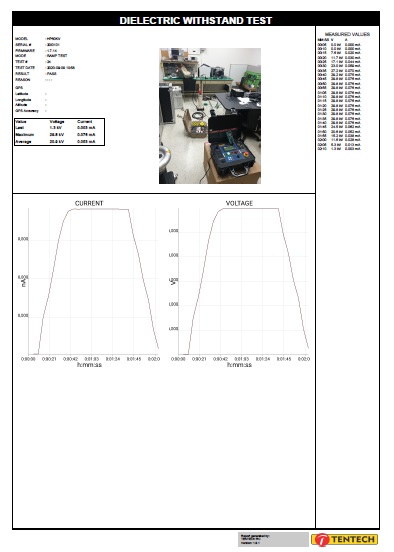

시험 과정을 자동으로 편리하게 할 수 있도록 다양한 파라미터-테스트전압, 테스트시간, 램프테스트, 누설전류(트립전류)범위를 자유롭게 설정할 수 있습니다. 제어부의 패널에 있는 PASS/FAIL 램프는 시험 결과를 직관적으로 알립니다. 시료의 절연 품질이 흡족한 결과이면 LED 램프가 녹색으로 발광하고(PASS), 시료에 절연 파괴가 발생했을 경우 또는 누설 전류가 유저 셋팅치를 초과했을 때 LED 램프가 적색으로 발광합니다(FAIL). 안드로이드 디바이스(스마트폰 또는 테블릿)을 사용하여 시험기를 원격 제어할 수 있는 기능은 테스트의 자동 실행 및 여러가지 셋팅이 가능하며 시험 결과 보고서를 자동으로 기록할 수 있습니다. HP60KV 모델은 마이크로프로세서 체계의 지능적인 완전자동 DC내전압시험기입니다.

• 출력 전압: DC 80kV max.
• 누설전류(트립전류) 셋팅 범위: 10mA max.
• 인터페이스: 블루투스(Blue tooth)와 USB
• 디지털 디스플레이: 인가 전압과 누설 전류 표시. 중요한 메시지 표시
• PASS/FAIL LED 지시계: 시험 결과를 직관적으로 지시
• 셋팅 가능한 파라미터: 출력전압, 누설전류(단락전류)범위, 램프테스트, 시험시간
• 리플: <2%
• 메모리 내장: 시험 결과 저장
• 보호등급: IP54

내전압시험기, DC110kV, 고전압 절연내력시험기, 제품모델: KPG110KV

독일 KILOVOLT 프루테크닉社의 KPG-110kV 모델은 이동에 편리한 포터블 110kV DC 내전압 시험기 입니다. 여러 유형의 전기 설비의 절연 내력 시험과 특히 중압 전력 케이블의 DC 내전압 시험용으로 설계된 고전압 시험기 입니다. 이 장비는 가벼운 무게와 높은 출력의 특징을 갖고 있으며 유저의 안전을 최우선으로 하기 위해 제어부과 고전압 출력부가 분리되어 이격 거리를 확보 합니다. 키-스위치 보안, 인터락 스위치-온 기능을 제공하며 특히 시험 장비가 적합한 접지에 연결되지 않았을 경우 전압 출력을 억제 시키는 보호접지 Lock 장치가 내장된 점이 특징 입니다.

가능한 시험 아이템:

• 전력선 계통의 재가동 시기 또는 유지 보수 직후에 고전압 계통 시험
• 신설된 케이블의 가동전에 케이블 조인트의 고전압 내력 시험
• 정규적인 예방 점검 시험
• 각종 전기 설비의 고전압 내력 시험

특징:

• 쉬운 조작, 견고한 구조와 가벼운 무게
• 모듈형의 컴팩트하고 편리한 이동성, 빠른 시험 셋업
• 과전류 트립 보호기능, 과전압 보호 기능, 보호 접지 회로

옵션 품목:

• 휠 타입의 하드케이스
• 테스트 타임 타이머 내장 (셋팅 범위 1...60분)
• 디지털 디스플레이 내장

제품 구성:

• 컨트롤 유닛과 보호가방(장비와 케이블 셋트 보관용)
• 고전압 출력부와 HV-연결 장치
• 고전압 HV 케이블-2미터
• 컨트롤 유닛과 고전압 출력부의 연결 케이블-3미터
• 스테이션 접지용 접지케이블-3미터
• 보호 접지용 접지케이블-3미터
• 주전원 리드
• 분리형 방전봉(접지선 부착)-방전봉 가방
• 서비스 팩과 유저메뉴얼
• 장비의 입력 전원은 유저의 요청에 따라 제조됨 (110V/220V, 50/60Hz)

절연내력시험기, 고전압 DC 120kV, 내전압시험기, 제품모델: KPG120KV

독일 KILOVOLT 프루테크닉社의 KPG-120kV 모델은 이동에 편리한 포터블 120kV DC 내전압 시험기 입니다. 여러 유형의 전기 설비의 절연 내력 시험과 특히 중압 전력 케이블의 DC 내전압 시험용으로 설계된 고전압 시험기 입니다. 이 장비는 가벼운 무게와 높은 출력의 특징을 갖고 있으며 유저의 안전을 최우선으로 하기 위해 제어부과 고전압 출력부가 분리되어 이격 거리를 확보 합니다. 키-스위치 보안, 인터락 스위치-온 기능을 제공하며 특히 시험 장비가 적합한 접지에 연결되지 않았을 경우 전압 출력을 억제 시키는 보호접지 Lock 장치가 내장된 점이 특징 입니다.

가능한 시험 아이템:

• 전력선 계통의 재가동 시기 또는 유지 보수 직후에 고전압 계통 시험
• 신설된 케이블의 가동전에 케이블 조인트의 고전압 내력 시험
• 정규적인 예방 점검 시험
• 각종 전기 설비의 고전압 내력 시험

특징:

• 쉬운 조작
• 견고한 구조와 가벼운 무게
• 모듈형의 컴팩트하고 편리한 이동성
• 현장에서의 빠른 시험 셋업
• 과전류 트립 보호기능
• 과전압 보호 기능
• 보호 접지 회로

옵션:

• 휠 타입의 운송 케이스
• 시험 시간의 셋팅 타이머 (셋팅 범위 1...60분)

제품 구성:

• 컨트롤 유닛과 보호가방(장비와 케이블 셋트 보관용)
• 고전압 출력부와 HV-연결 장치
• 고전압 HV 케이블-2미터
• 컨트롤 유닛과 고전압 출력부의 연결 케이블-3미터
• 스테이션 접지용 접지케이블-3미터
• 보호 접지용 접지케이블-3미터
• 주전원 리드
• 분리형 방전봉(접지선 부착)-방전봉 가방
• 서비스 팩
• 장비의 입력 전원은 유저의 요청에 따라 제조됨(예 110V/220V, 50/60Hz)
• 정밀한 분해능의 아날로그 메타와 시인성이 뛰어난 LED 디스플레이 (유저 선택 사항)

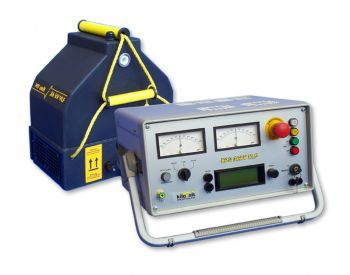

VLF 시험기, VLF 20kV, 0.1Hz, 제품모델: KPG 20KV VLF

KPG20kV VLF 모델은 시험 표준 DIN VDE 0276/620(CENELEC HD 620 S1)에 준하는 시험기로서 공칭전압 최대 6.3/11kV, XLPE-, PE-EPR-절연 케이블의 VLF 절연내력 시험에 사용되는 장비 입니다.

0.1Hz의 초저주파 전압과 3 x U0 r.m.s 의 전압 레벨로 VLF 내전압 시험이 가능 합니다. VLF 케이블 시험으로 짧은 시간 내에 절연 소손의 여부를 확인할 수 있으며 직류 전압으로 케이블 쉬스(sheath) 테스트도 가능 합니다.

가능한 테스트 아이템 :

• VLF 내전압 시험
• DC 내전압 시험
• 케이블 쉬스(Sheath) 시험

특징:

• 컴팩트한 휴대형의 VLF 시험기
• 간편한 조작
• 메뉴 지원 방식
• 완전 자동 순차적 시험
• 자동 트립(Trip)기능의 타이머
• 절연 파괴 검출
• 절연 파괴 시간 등 Fault 타임의 추적
• 보호 접지 회로
• VDE 0104 시험 규격에 준하는 보호 회로/계기 표시
• VLF 시험 중의 누설 전류 측정 (옵션)

제품 구성:

• 제어부 (장비와 케이블용 보호가방 포함)
• 고전압 HV 출력부
• 고전압 출력용 HV 쉴드케이블 (길이5m)
• HV 출력부와 제어부의 연결 케이블 (길이3m)
• 접지 케이블
• 유저매뉴얼

옵션 품목 및 기능:

• VLF 모델용의 데이터로깅(USB) 기능
• 주파수 확장 0.05Hz 또는 0.02Hz
• 이동 휠 케이스

VLF 케이블 시험기, 36kV, 0.1Hz, 제품모델: KPG 36KV VLF

KPG36kV VLF 모델은 DIN VDE 0276/620(CENELEC HD 620 S1) 시험 표준에 준하여 공칭 전압의 최대 12kV/20kV, XLPE-, PE-EPR- 절연 케이블의 VLF 절연내력 시험에 사용하는 장비 입니다.

0.1Hz의 초저주파 전압과 3 x U0 r.m.s 의 전압 레벨로 VLF 내전압 시험이 가능 합니다. VLF 케이블 시험으로 짧은 시간 내에 절연 소손의 여부를 확인할 수 있으며 직류 전압으로 케이블 쉬스(sheath) 테스트도 가능 합니다.

가능한 테스트 아이템:

• VLF 내전압 시험
• DC 내전압 시험
• 케이블 쉬스(Sheath) 시험

제품 특징:

• 컴팩트한 휴대형의 VLF 시험기
• 간편한 조작
• 메뉴 제어 방식
• 완전 자동 순차적 시험
• 자동 트립(Trip)기능의 타이머
• 절연 파괴 검출
• 절연 파괴 시간 등 Fault 타임 추적
• 보호 접지 회로
• VDE 0104 시험 표준에 준하는 보호 회로/계기 표시
• VLF 시험 중의 누설 전류 측정 (옵션)

제품 구성:

• 컨트롤 유닛 (장비와 케이블 보호 가방)
• 고전압 HV 출력부
• 고전압 HV 쉴드케이블 (5m length)
• HV 출력부와 컨트롤 유닛 연결 케이블 (3m length)
• 접지 케이블
• 유저 매뉴얼

옵션 품목 및 기능:

• VLF 모델용 데이터로깅(USB)
• 주파수 확장 0.05Hz 또는 0.02Hz
• 이동 휠 케이스

VLF 절연내력 시험기, VLF 40kV, 0.1Hz, 제품모델: KPG40kV VLF

KPG40kV VLF 모델은 시험 규격 DIN VDE 0276/620과 621, IEEE400 그리고 CENELEC HD 620 & 621 에 준하는 휴대형시험기로서 중압 케이블의 VLF 내전압 시험에 사용 됩니다.

0.1Hz의 초저주파 전압, 3 x U0 r.m.s 의 전압 레벨로 VLF 내전압 시험이 가능 합니다. VLF 케이블 시험은 짧은 시간 내에 절연 소손의 여부를 확인할 수 있으며 직류 전압으로 케이블 쉬스(sheath) 테스트도 가능 합니다. 본 시험 장비는 PILC 케이블(paper-oil절연) 뿐 만 아니라 XLPE, PE, EPR 절연 케이블 시험에 적합하도록 설계 되었습니다.

가능한 테스트 아이템:

• VLF 내전압 시험
• 직류 내전압 시험
• 케이블 쉬스(Sheath) 테스트

특징:

• 컴팩트한 휴대형의 VLF 시험기
• 1-2명의 인원으로 쉽게 이동이 가능한 우수한 휴대성
• 간편한 조작과 메뉴 지원 방식
• 자동 트립(Trip) 기능의 타이머 내장
• 절연 파괴 검출
• 절연 파괴 시간 등 Fault 타임의 추적
• 보호 접지 회로
• 고전압 출력-직독 방식의 테스트 전압 측정
• VDE 0104 시험 표준에 준하는 보호 회로/계기 표시
• VLF 시험 중의 누설 전류 측정 (옵션)

제품 구성:

• 제어부 (장비와 케이블용 보호가방 포함)
• 고전압 HV 출력부
• 고전압 출력용 HV 쉴드케이블 (길이5m)
• HV 출력부와 제어부의 연결 케이블 (길이3m)
• 접이 케이블
• 유저 매뉴얼

옵션 기능 및 품목:

• VLF 모델용의 데이터로깅(USB) 기능
• 주파수 확장 0.05Hz 또는 0.02Hz
• 이동 휠 케이스
