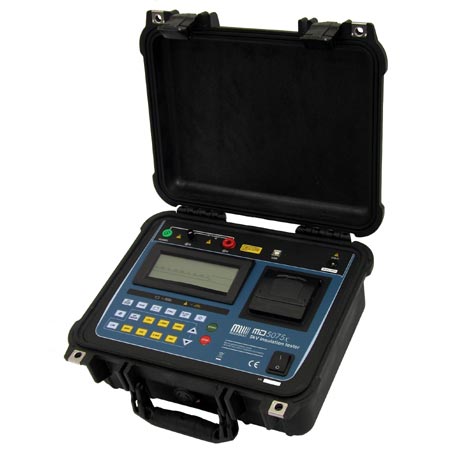

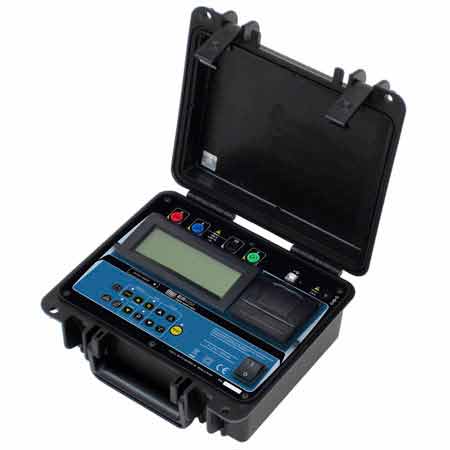

절연저항시험기, PI 테스터, 제품모델 MD-5075x

• 마이크로 프로세서 방식, 작동 전원-충전식 배터리
• 디지털 지시계와 바-그래프, 밝은 백-라이트 기능
• 최대 측정 범위 ~5TΩ
• 단락 회로 전류 - Max. 3mA (측정을 위한 빠른 챠징)
• 시험 전압 셋팅: 500V - 1kV - 2.5kV - 5kV 버튼 선택식 또는 +/-100V +/-500V 스텝으로 전압 셋팅 가능

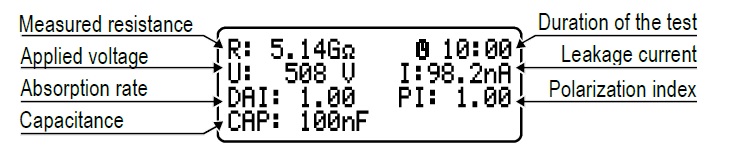

• 다양한 측정 모드:
  - 성극비 지수 (PI)
  - 유전체 흡수율 (DAR)
  - 캐퍼시턴스 (C값)
  - SVT (단계 전압 테스트)
  - 누설 전류 측정 (측정 범위: 1nA~3mA)
  - AC/DC 전압 측정 기능 (측정 범위: 10V~1000V AC/DC)
• 측정시간 셋팅을 위한 타이머 내장 - 최대 99분, 캘린더와 실시간 시계 내장(측정 날짜와 시간 기록)
• 필터 기능 -외부 노이즈 영향 제거
• PASS/FAIL 테스트 기능 (셋팅 하한치 알람기능)
• Auto Range 기능 (측정 범위 자동 설정 기능)
• 프린터 내장 - 측정된 절연 저항값과 자동 계산된 PI, DAR 기록
• 측정값 저장을 위한 메모리 내장: 측정기의 메모리에 저장된 측정값 PC 인터페이스 - PC 뷰어 소프트웨어를 사용하여 측정값 테이블과 그래프 기록 - 자동 보고서 작성 기능과 인쇄 기능

MD-5075X 모델은 MEGABRAS 일렉트로닉의 지능적인 절연저항 측정기이며 산업 전기 분야에 완벽한 시험 어플리케이션을 제공 합니다. 절연체의 절연품질을 점검하기 위해 절연저항 측정과 직류전류 시험(성극비 시험)이 가능한 제품 입니다. 절연체의 열화 정도에 따라 누설 전류가 증가하므로 흡수 전류에 대한 누설 전류값이 커지는데 이것을 측정장비가 자동으로 정량 계산한 값이 성극지수(PI) 입니다. 성극비 판정 기준에 따라서 절연 품질 적합 여부 또는 절연 오손, 흡습 상태로 인한 누설 전류 상승 등을 예측할 수 있습니다. 측정된 성극비는(PI값) 절연물의 흡습 또는 건조 상태를 판단하는 지표로 사용할 수 있습니다.

• 시험 어플리케이션:

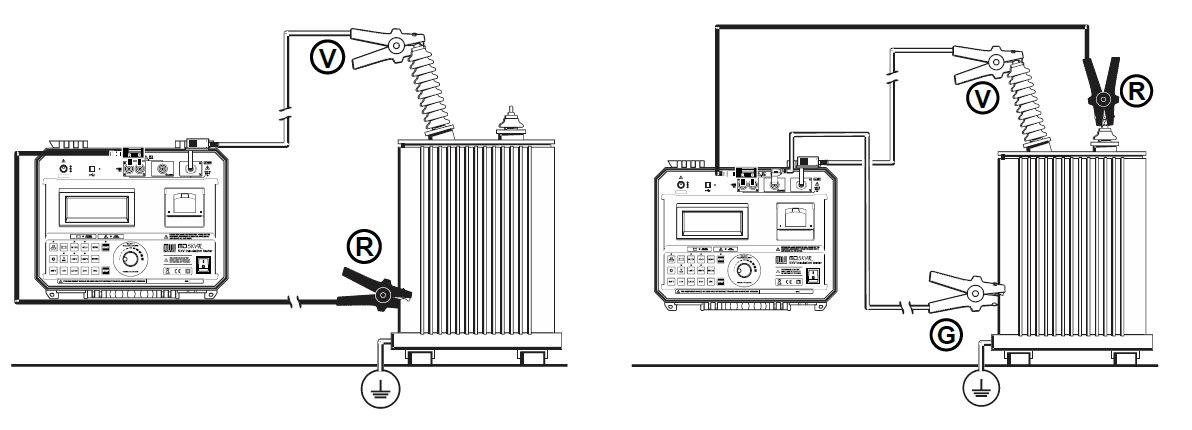

  1. 변압기, 모터의 절연저항 측정과 성극비 시험
  2. 고압, 저압 변압기, 개폐기의 절연저항 측정과 성극비 시험
  3. 케이블 절연재의 절연 품질 테스트
  4. 여러 유형의 전기 설비 절연 품질 테스트
• 보호 등급 IP-54
• 전기 안전 표준 IEC 61010-1에 준하여 제품 설계
• 전자파 환경 적합성(E.M.C): IEC 61326-1
  전자파 내성: IEC 61000-4-3, 정전기 내성: IEC 61000-4-2
• 과전압 보호 등급 CAT III 600V, 독일 재질규격 DIN EN (TUV CERTI) 인증

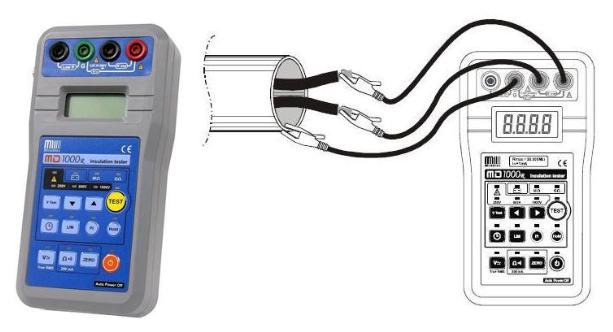

메가 테스터 (모델: MD-1000R 회로 도통 테스터 기능과 저저항 측정 기능)

1000V - 20GΩ 디지털 절연저항계

• 3 테스트 전압 : 250V - 500V -1000V
• 자동 측정 범위 (Auto Range)
• 가드(G) 단자 내장
• 측정값 홀드(HOLD)기능
• 셋팅 타이머 내장, 셋팅 가능한 PASS/FAIL 테스트 기능
• 도통 검사 기능과 미소 저항 측정 기능
• 볼트미터 기능 : AC/DC 600V TRUE RMS
• 고전압 경고 LED

유저의 측정 중 안전을 위하여 금속성의 조작부가 전혀 없고, 출력 단자는 기기 끝단에 배치 시켰습니다. 지시계는 출력 전압을 표시하며 측정을 마치면 안전 레벨로 방전될 때까지 전압 경고 LED가 경고합니다.

추가적 기능 제공 : 연속 200mA 범위, 저저항 측정, 최대 600V AC/DC 전압 측정, 셋팅 가능한 타이머, 측정값 홀드 기능, Pass-Fail 테스트 위한 측정값 하한치 셋팅(가청지시). 표면 누설 전류는 높은 절연 저항 측정에 영향을 줄 수 있습니다. 가드(G) 단자의 사용으로 이러한 누설 전류의 영향을 배제 시킬 수 있고 신뢰성 있는 측정 결과를 제공 합니다.

• 테스트 전압 셋팅: 250V-500V-1000V (Negative DC전압)
• 저항 측정 범위 : 10 kΩ up to 20,000 MΩ @ 500 V and 1 kV
  10 kΩ up to 10,000 MΩ @ 250 V
• 저저항 측정과 도통 시험 :
  범위: 0.05 Ω to 150 Ω
  정확도 : 5% of reading ± 2 digits
  테스트 전류 : 최대 200mA
  도통 테스트 기능: 단락회로 발견 시에 가청 지시
• 타이머 셋팅 : 5-10-15-30 초 / 1-2-3-5-10-15분
• PASS / FAIL TEST :
  1 - 2 - 5 - 10 - 20 - 50 - 100 - 200 - 500 MΩ
  1 - 2 - 5 - 10 GΩ
• True RMS 볼트미터기능측정범위 : 0-600V AC/DC
• 정확도 : 3% of reading ± 2 digits
• 과전압 보호 : 600V
• 부가 기능 : 성극비 지수(PI) 자동계산
• 전기 안전 표준 IEC 61010-1/1990, IEC 61010 1/1992-2에 준하여 제품 설계
• E.M.C 전자파 환경 적합성에 준하여 제품 설계 IEC 61326-1, IEC 1000-4-2, IEC 61000-4-3
• CE 인증 마크

제조사 MEGABRAS 일렉트로닉 社는 IEC 전기 안전 표준에 준하여 제품을 개발 설계 합니다.

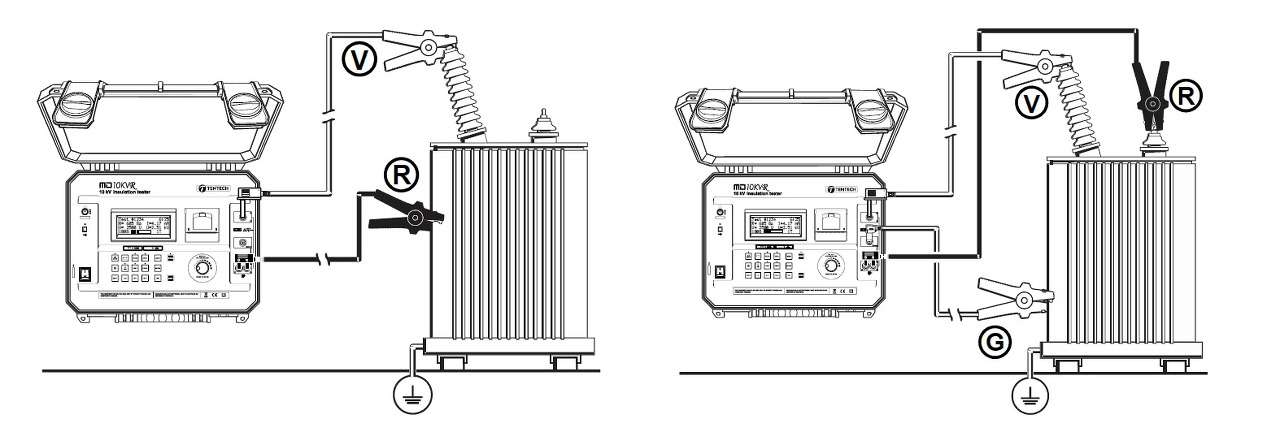

성극비시험기, 10kV 절연저항측정기, 제품모델: MD-10KVr

미국 TENTECH 社의 MD10KVR 모델은 최대 10TΩ 절연저항 범위와 500V~10kV 범위의 테스트 전압을 자유롭게 셋팅이 가능한 디지털 절연저항계입니다. 다양한 측정 파라미터와 시험 모드가 제공됩니다 - 절연저항(IR), 성극비(PI), 유전체흡수비(DAR), 단계전압시험(SVT), 램프테스트, 유전체방전시험(DD), 누설전류 측정, 정전용량(캐퍼시턴스).

스마트폰, 테블릿 등의 안드로이드 디바이스의 블루투스 통신을 이용한 원격 제어가 가능하므로 고전압 시험 위치에서 안전한 이격 거리를 확보하여 시험기를 사용할 수 있습니다. 제품과 함께 공급되는 이 원격 제어 어플리케이션을 설치한 스마트폰을 사용하여 시험결과보고서가 자동으로 기록 및 저장 그리고 즉시 이메일 또는 SNS로 전송이 가능합니다.

측정기는 측정 결과를 현장에서 바로 인쇄할 수 프린터를 내장하고 있습니다. 원격제어 어플리케이션의 자동 작성된 시험결과보고서에는 측정값 테이블과 그래프 결과 그리고 현장 사진을 삽입할 수 있으며 필요에 따라 GPS 시계를 이용한 현장 위치 지도를 보고서에 삽입할 수도 있습니다, 제품 인용 표준은 다음과 같습니다; 안전표준 IEC 61010-1, E.M.C IEC 61326-1, 전자기방사 IEC 61000-4-3, 정전기 IEC 61000-4-2

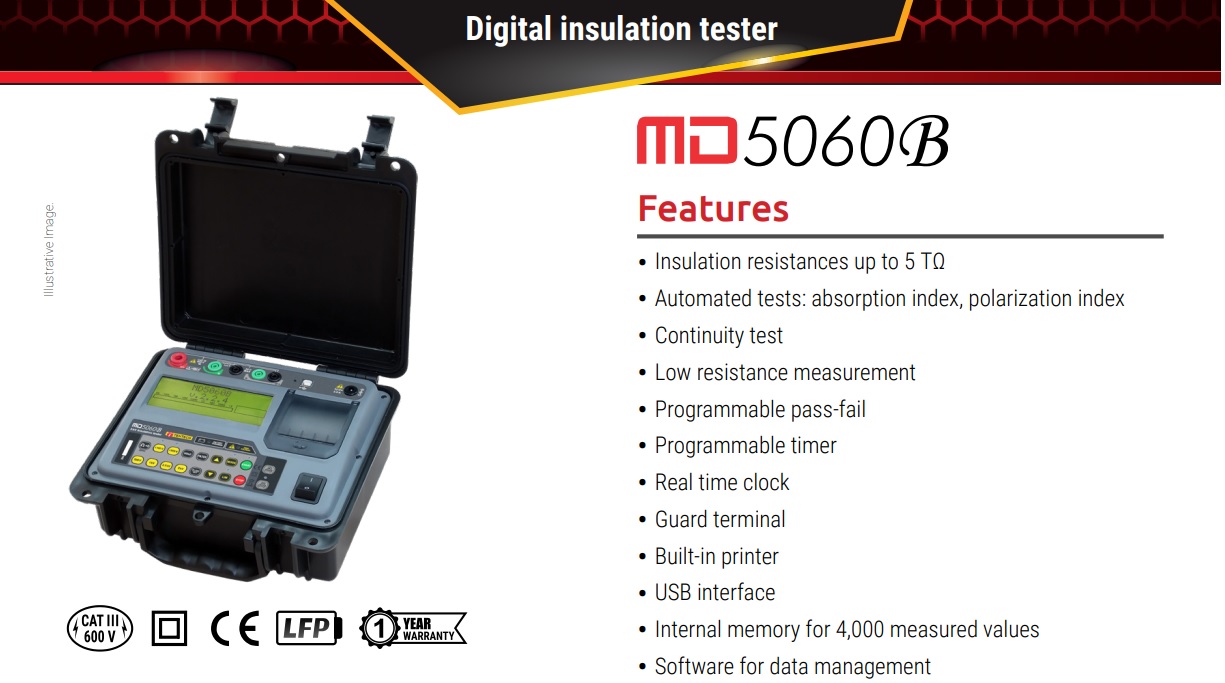

성극지수측정기, 절연저항측정기, 제품모델 MD5060B

제조사 미국 TENTECH의 MD5060B 모델은 여러 전기 제품의 절연성능 테스트에 사용하는 다기능 절연저항측정기입니다. 특히 변압기 시험에서 중요한 성극비(PI)와 유전흡수율(DAI)을 자동으로 계산해 줍니다. 테스트 전압은 250V~5000V 범위에서 100V 스텝으로 셋팅할 수 있습니다. 측정결과는 자동으로 내부 메모리에 저장되며 T-Logger라는 컴퓨터용 뷰어프로그램을 사용하여 시험결과보고서를 다운로드할 수 있습니다.그 밖에 기능으로 단계전압시험(SVT), 도통테스트, 저저항측정 그리고 Pass-Fail 테스트 기능을 포함합니다.

측정기의 작동전원은 내장된 충전식 LFP 배터리를 사용합니다. LFP 배터리는 열적으로 화학적으로 안정적인 전원이며 약 2000회 충/방전 사이클을 기록하는 비교적 수명이 깁니다.

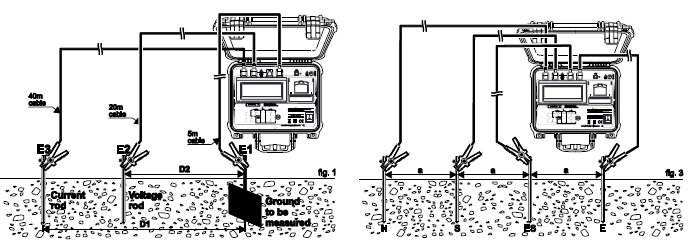

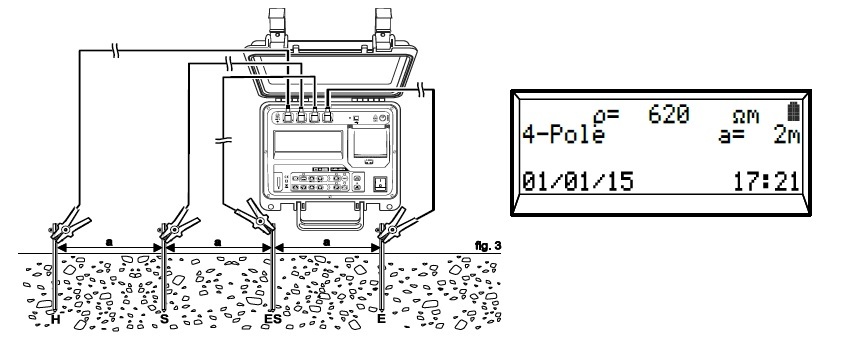

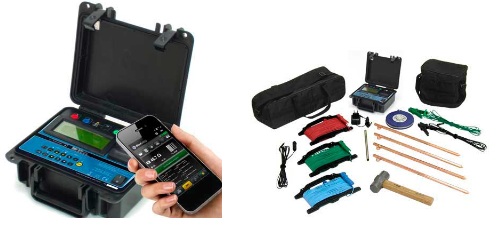

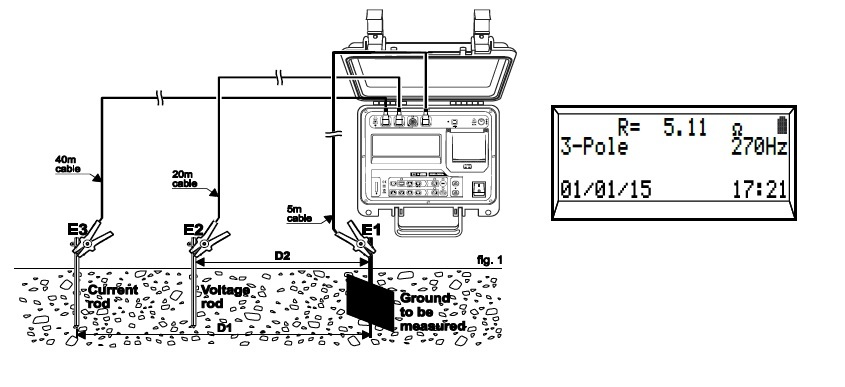

대지비저항측정기_3/4전극 측정방식_모델 EM-4058

대지비저항측정기, EM-4056 모델은 토양에 존재하는 지전압을 감지 및 측정할 뿐만 아니라 3극 접지저항 측정과 4극 대지비저항 측정(Wenner 방식)이 가능한 마이크로프로세서 제어식의 측정기 입니다. IEC 61557-5 표준에 준하여 변전소, 산업체 배전망 등의 접지 계통 분석에 적합한 측정기 입니다.

EM-4056 모델은 편리한 접지 계통 테스트를 위해서 유저가 직접 주파수를 셋팅하여 테스트 할 수 있도록 합니다(다양한 측정 주파수 대역 270Hz - 570Hz - 870Hz - 1170Hz -1470Hz). 가장 낮은 주파수는 산업 환경 주파수의 고장 전류에 대해서 접지 시스템의 반응을 분석하는 데에 적합합니다. 그리고 가장 높은 주파수는 낙뢰와 같은 높은 전류에 대해서 접지 시스템의 반응을 분석하는 데에 적합하며, 특히 변전소 부근에서 측정 작업을 할 때 토양에 존재하는 지전압의 간섭에 높은 면역성을 제공하기도 합니다.

측정기는 4단계 오토 레인지 기능으로 0.01Ω~20kΩ까지의 측정 범위를 갖고 있으며 어떠한 종류의 토양에 대해서 신뢰성있는 측정 결과를 제공합니다. 대지비저항 측정 모드에서 측정기가 Wenner 공식을 계산할 수 있도록 유저는 전극 간의 거리를 입력할 수 있습니다.

• 3극 접지저항측정
• 4극 대지비저항 측정 (Wenner 방식)
• 지전압 측정 기능 (과도하게 높은 지전압 감지)
• 우수한 측정 분해능 0.01Ω
• 접지저항(3전극식) 측정 범위 0 ~ 20 kΩ
• 대지비저항(4전극식) 측정 범위: 0 ~ 50 kΩm
• 오토레인지 기능
• 측정값 저장용 메모리 내장
• 블루투스(Bluetooth) 외부 제어 기능 - BlueLog 앱이 설치된 스마트폰을 사용하여 측정기를 무선 제어 가능하며 측정값을 스마트폰으로 전송받을 수 있는 기능입니다.
• 프린터 내장

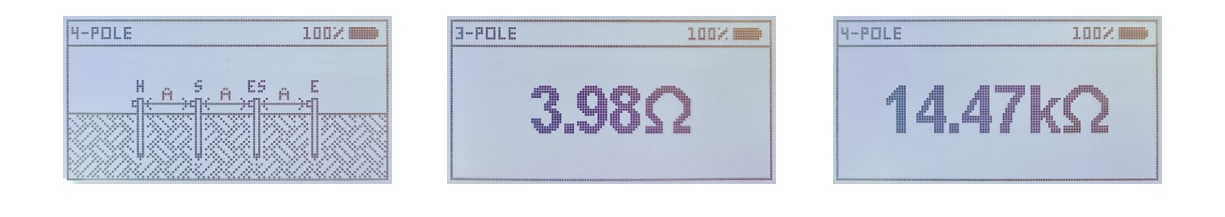

대지비저항측정기, 제품모델 MTD-20KWR

MTD-20KWR 측정기는 지전압을 감지 및 측정하여 적합한 테스트 조건을 확인하고 3극 접지저항 측정과 4극 대지비저항 측정(Wenner 방식)2가지 측정 모드가 가능한 계기입니다. IEC 61557-5 표준에 준하여 산업체 배전망 등의 접지시스템 측정에 적합하며, 또한 토목 방식 분야의 파이프 라인 시공, 가스배관 매설 공사에서 토양비저항 측정으로 토양의 부식 환경 조사에 적합한 측정기입니다.

접지저항 측정과 토양고유저항(대지비저항) 측정, 지전압 측정을 위한 계측기이며 가옥, 산업체 건물, 병원 시설, 피뢰침, 안테너, 변소 접지 계통에서 빠르고 간편한 접지저항 측정 결과를 제공합니다.

대지비저항 측정은 복잡한 접지 계통 기술을 최대한 활용하기 위해서 대지(토양) 지층에 대한 측정을 고려 합니다. 활성/비활성 필터의 tate-of-the-art시스템은 도심 또는 변전소 1차 측에서 발견될 수 있는 지전압이 존재하여도 전기적 유도 영향에 대한 면역성을 제공하여 신뢰성있는 측정이 가능합니다.

측정을 위한 발생된 전류가 불안정하여 측정에 영향을 미칠 수 있을 때, 이러한 비정상적인 조건을 측정기가 감지하여 유저에게 알립니.

0.01Ω - 20kΩ의 광범위한 측정 범위를 갖고 있으므로 높은 저항 성분을 가진 토양과 여러 종류 토양에서 신뢰성 있는 측정을 제공합니다

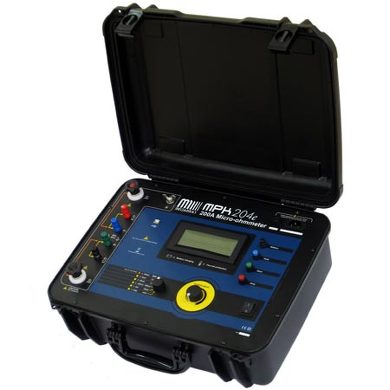

저저항측정기, 제품모델 MPK-204e MEGABRAS

• 마이크로프로세서 제어
• 최소 분해능 0.1μΩ
• 최대 저항 측정: 199.99 Ω
• 최대 시험 전류 200A
• 캘빈 타입(4-선식) 측정
• 4½ Digit 지시계
• 과열 보호 회로

MPK-204e 모델은 마이크로프로세서의 정밀한 초저항측정기이며 차단기와 스위치의 접촉저항, 부스바의 조인트 저항, 케이블 도체 저항, 모터의 권선 저항, 용접부의 접촉저항 등 정밀한 측정에 사용됩니다. 시험 리드선과 리드선의 접촉 저항에서 야기되는 측정 오류를 회피할 수 있는 4단자 캘빈 측정 방식을 채용했으며 숫자 문자식 디스플레이는 최대 4½ digit 분해능과 디지털 직독방식으로 측정값을 지시합니다. 최소 분해능 0.1microΩ 으로서 최대 200Ω까지 저항을 측정합니다. 테스트 전류가 10A 출력까지는 메인 전원에 연결 없이 내장된 배터리로서 시험할 수 있습니다. 주전원 연결 시에는 시험 전류1mA-100A 또는 200A 까지의 전류 출력이 가능합니다. STATE-OF-THE-ARTS 기술에 의해 신호 증폭 시스템, 장시간 안정성에서 측정 정확도를 제공합니다. 분해능을 올리기 위해 마이크로프로세서에 의해 제어되어 측정 중 최적의 스케일을 자동으로 찾으며 시험 전류를 모든 스케일에서 연속 조정이 가능한 모델입니다. 내장된 과열 센서는 과열에 의해 야기되는 열손상으로부터 측정기를 보호합니다. 견고하고 경량의 장비이므로 휴대하기에 편리하며 방수구조 이므로 어떤 기후 조건에서도 현장 또는 연구실에서도 최선의 작업 수행이 용이합니다

• 측정 정확도: 측정값 R<0.5mΩ 일때 ±0.5% of reading / 측정값 R≥0.5mΩ일때 ±0.2% of reading
• 전기 표준에 준하여 제품 설계: IEC 61010-1/1990, IEC 610101 / 1992 amendment 2
• 독일 재질규격 DIN EN (TÜV Certi) 인증

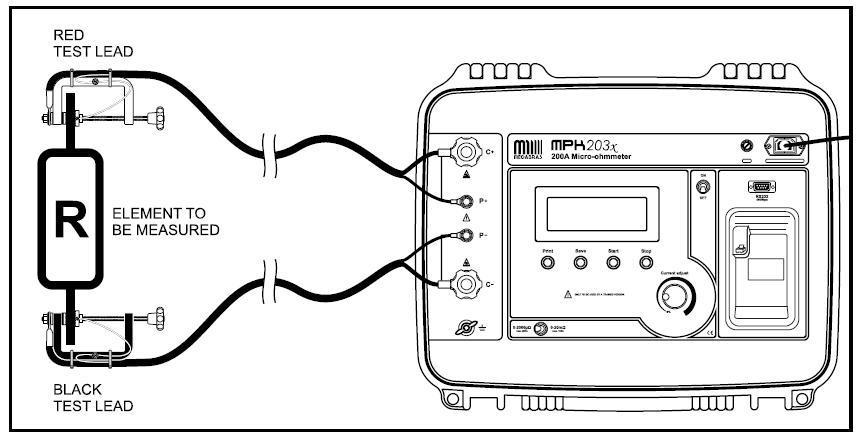

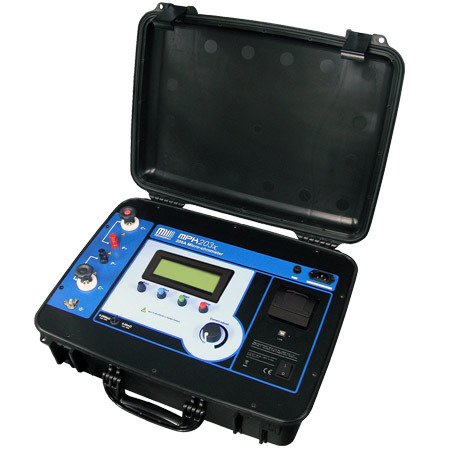

저저항측정기, 200A 테스트전류, 제품모델 MPK-203x

• 4단자-캘빈 측정 방식 (U/I)
• 수문자식 디지털 지시계, 4 1/2 디지트, 빠르고 정확한 디지털 직독 방식
• 최소 분해능 0.1 μΩ
• 2개의 시험 전류 범위 : 100 A / 200 A (True DC). 시험 전류는 0-100% 연속 조정 가능
• 저항 측정 범위: 0 ~ 1999 μΩ (at test current 100A...200A)
  0 ~ 19.99 mΩ (at test current 0...100A)
• 기본 정확도 : ± 0.5 % of reading ± 2 digits
• 시험 전류 연속 출력시간:
  200A 출력 약 1분 동안 (과열 보호장치 동작 시 즉시 트립)
  100A 출력 약 15분 동안 (과열 보호장치 동작 시 즉시 트립)
• 측정 원리 : 4단자-캘빈 방식 (전류-포텐셜 방식)
• 과열 보호 장치 내장
• 측정값 메모리 내장: 측정기의 메모리에 저장된 측정값을 PC에 전송하여 측정값, 테이블 기록과 보고서 작성
• 프린터 내장

모델 MPK-203x High-Current 저저항 측정기는 휴대형의 마이크로프로세서 제어식의 측정기 입니다. 유도 요소가 존재하는 변전소 등에서 정확한 측정을 위한 보호 필터를 갖춘 제품이며 최대 시험 전류 200A까지 출력하는 모델 입니다. 고전압 차단기와 스위치, 부스바 등의 접촉저항 측정에 사용됩니다(정확도 ± 0.5 % of reading ± 2 digits). 테스트 리드의 접촉저항에서 야기되는 측정 오류를 회피하기 위해 4단자-캘빈방식(전류-포텐셜 측정 방식)를 사용합니다. 측정 정확도는 "sate-of-arts"라는 신호 증폭시스템에 의해 장시간 측정에서 안정성을 보장합니다. 최대 저항 측정 20mΩ까지, 최저 분해능은 0.1 μΩ으로 우수합니다. 테스트 전류는 모든 스케일에서 연속 조정이 가능하며 전류값은 디스플레이의 바-그래프에 표현됩니다. 측정값은 내장된 메모리에 최대 200개 샘플까지 저장할 수 있으며 시리얼 RS-232 통신으로 저장된 측정값을 다시 PC에 전송할 수 있습니다. 대전류 발생시스템은 현대적 기술에 기초하여 무게(11kg)와 크기를 줄일 수 있었으며 외함은 충격에 강하고 환경적 내구성이 좋은 플라스틱 소재로 제작되었습니다. 모든 민감한 요소 중 내부 터미널 센서는 과열로부터 측정기를 보호합니다. MPK-203x 모델은 대전류 200Amp 고출력이면서도 한 사람이 무리없이 휴대 가능할 정도로 무게가 가볍습니다. 실험실과 현장에서 우수한 성능을 제공하며 생활 방수와 가혹한 기상 조건에서 사용이 가능할만큼 내구성이 우수한 제품입니다(IP-54)

• 메모리 내장(200개 측정값 저장)
• 시리얼 데이터 출력 : RS232 @ 4800 bps. 저장된 측정값을 전송
• IP-54 보호 등급
• 전기 표준에 준하여 제품 설계 IEC 61010-1:1990, IEC 61010‑1:1992 amendment 2
• 독일 재질 규격 DIN EN (TÜV CERTI) 인증

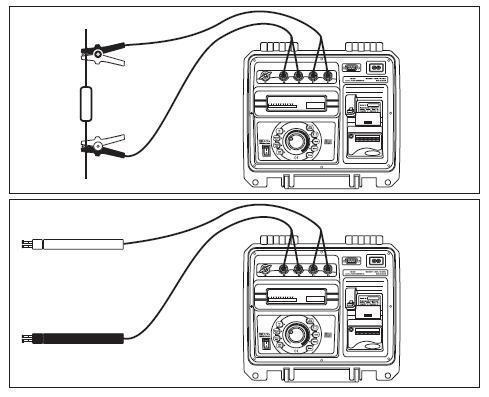

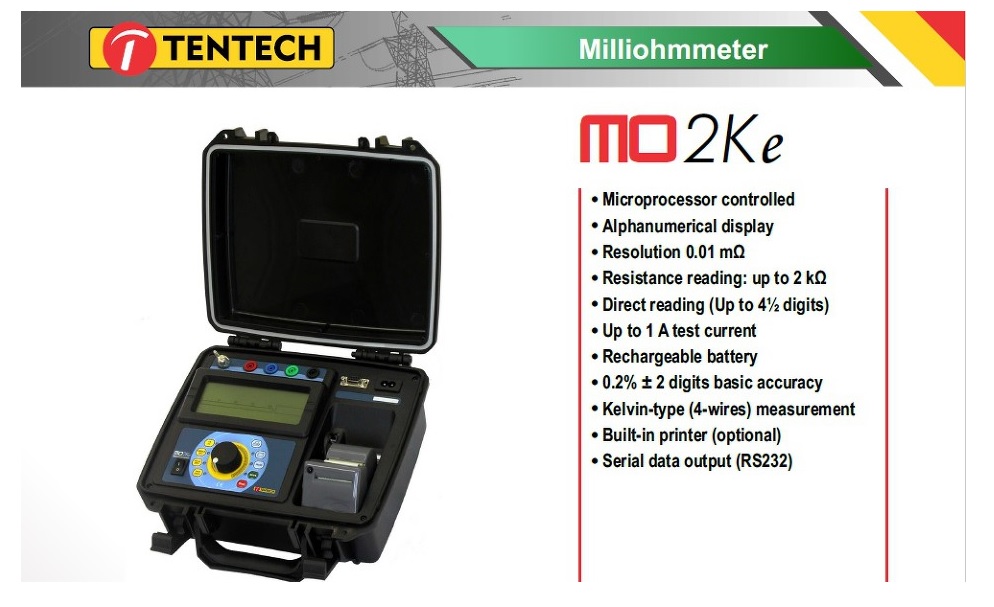

밀리옴메타, 모델 MO2Ke

• 4단자-캘빈 측정 방식 (U/I)
• 마이크로 프로세서 제어
• 0.01 mΩ 분해능
• 최대 측정 저항 2kΩ
• 4 1/2 디지트 분해능의 디스플레이
• 시험 전류 최대 1 Amp
• 측정값 홀드 기능
• 시리얼(RS-232) 데이터 출력 포트 내장

모델 MO-2Ke 저저항계는 스위치, 변압기와 모터권선 등의 접촉 저항을 정밀하게 측정하는 마이크로프로세서 제어방식의 휴대형 밀리옴메타입니다. 시험전류는 1mA-1A 캘빈-타입(4선) 측정 방식을 사용하며 선저항과 접촉 저항에서 야기되는 오류를 배제시킵니다. 측정 저항 수치는 41/2 디지트의 디지털 디스플레이에 표시된다. 0.01mΩ 분해능으로 최대 2kΩ 까지의 저항 측정을 합다. 신호 증폭, 옵셋 프리, 장시간 안정정에 대한 State-of-the-Art 시스템에 의해 정확도가 보장됩니다. 측정값을 기록하기 위한 외부 시리얼 프린터와 연결하여 인쇄 또는 PC에 연결하여 측정값을 기록할 수 있는 시리얼 출력(RS-232)포트를 갖고 있다. 필요한 시점에서 측정값을 디스플레이에 고정시켜 볼 수 있는 홀드 기능이 있습니다. 시험 전류는 모든 스케일에서 유저가 직접 조정할 수 있고 시험 전류값은 아날로그 바-그래프에 표시됩니다. 높은 유도 성분이 있는 특히 변압기, 모터의 권선 저항을 측정할 때 시험 전류의 안정화 시간을 감소 시키면서 오픈-회로 출력 전압은 최대 10V가 됩니다. 측정 회로는 이러한 인덕턴스(유도요소)에 의해 발생되는 전압 피크에 효과적인 보호 작용을 합니다. 장비 외함은 이동 핸들이 부착된 견고하고 높은 절연성의 프라스틱 케이스로 제작되었고 현장에서 사용에 적합한 휴대형이며 혹한 날씨 조건과 충격에도 강하고 가볍습니다. 실험실 또는 현장에서도 신뢰성 있는 정확한 측정을 제공합니다.

• 테스트 전류 출력 범위: 1 mA - 10 mA - 100 mA - 1 A (각 전류는 연속적으로 0-100% 조정 가능)
• 저항 측정 범위: 0-2 Ω @ 1 A
  0-20 Ω @ 100 mA
  0-200 Ω @ 10 mA
  0-2000 Ω @ 1 mA
• 분해능: 0.01 mΩ @ 1 A
• 출력 전압: 최대10 Vdc (open circuit) @ 1 A
• 기본 정확도: ± 0.2 % of reading ± 2 digits
• 향상된 기능: 최대 4½ 디지트 디스플레이에서 빠르고 정확한 측정
• 시리얼 데이터 출력: RS232 @ 4800 bps. 외부 시리얼 프린터와 PC의 RS-232 단자에 연결
• 보호 등급: IP-54 with closed lid.
• 전기 표준에 준하여 설계: IEC 61010-1/1990, IEC 61010 1/1992 amendment 2
• E.M.C 규격에 호환: In accordance with IEC 61326-1, 정전기 적합성 IEC 1000-4-2
• 독일 재질 규격 DIN EN (TÜV) 인증

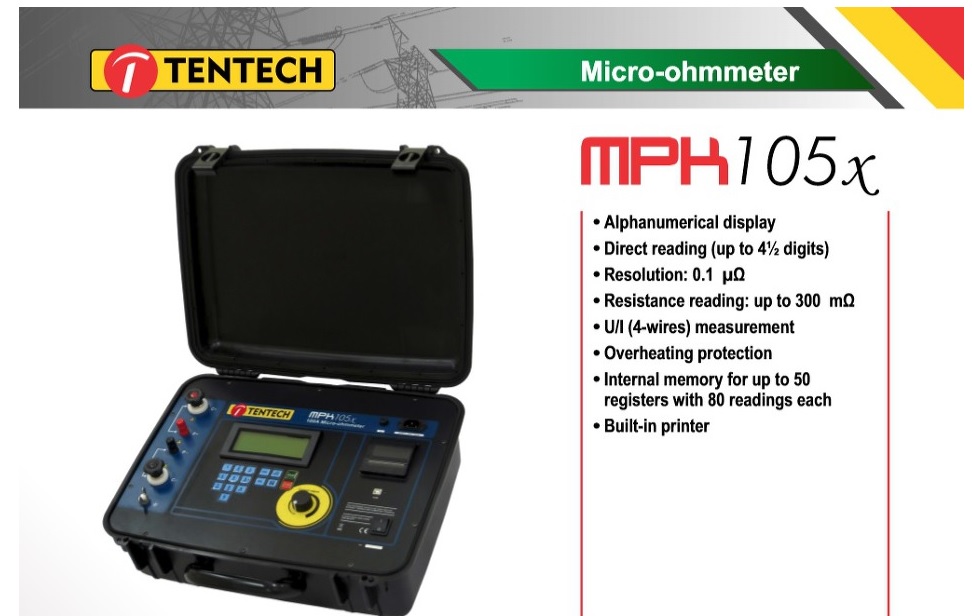

주회로저항측정기, 테스트전류 100A max, 모델 MPK-105x

MEGABRAS MPK-105x 모델은 휴대형의 마이크로프로세서로 제어되는 저저항 측정기이며 변전소 내에 유도 성분이 강한 설비에 대한 측정을 위해 필터 내장과 보호 회로를 활용하는 측정기입니다. 최대 100A까지의 시험 전류로서 고전압 차단기의 접점 저항, 스위치 기어 저항, 부스바 등의 미소한 접촉 저항을 정밀하게 측정합니다. 부스바는 육안으로 쉽게 발견할 수 없는 부식, 오염, 조인트 결속력 약화의 요인으로 저항이 상승하고 발열 현상이 일어날 수 있으므로 체계적인 측정이 필요하며 부스바 설계의 면적 계산에 필요한 측정기입니다. 점프 리드와 리드의 자체 저항으로 인한 측정 오류를 배제 시킬 수 있는 4단자-캘빈 측정 방식을 사용하여 정확한 측정 결과를 제공 합니다. 제품과 함께 공급되는 MegaLogg2 뷰어 소프트웨어를 사용하여 메모리 저장된 측정값을 PC에 전송하여 결과 테이블과 측정 보고서 작성 및 인쇄가 가능합니다.

• 수문자식 디지털 디스플레이
• 4½ digits 다이렉트 계측
• 분해능: 0.1μΩ
• 저항 측정 범위: 0.1μΩ~300mΩ
• 시험 전류: 0-100Amp (1A 분해능으로 10%~100% 셋팅)
• 셋팅 가능한 테스트 타임: 5초-120초
• 캘빈-4단자 측정 방식
• 과열 보호 회로
• 측정값 기록을 위한 메모리 내장
• 프린터 내장
• 보호 등급: IP-54
• 전기안전 표준 IEC 61010-1에 부합하여 설계
• 입력 전원: AC 90-240V, 50/60Hz (오토-레인지)

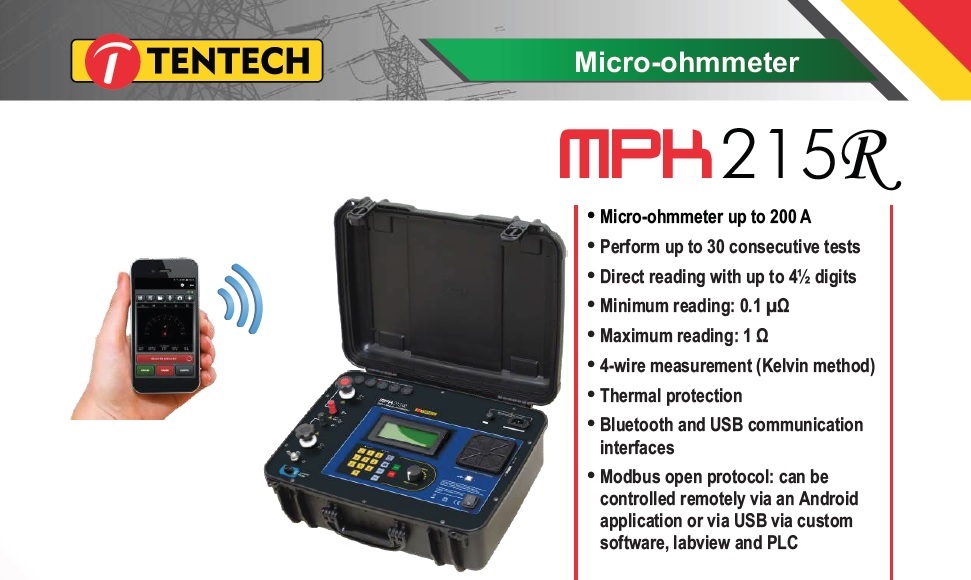

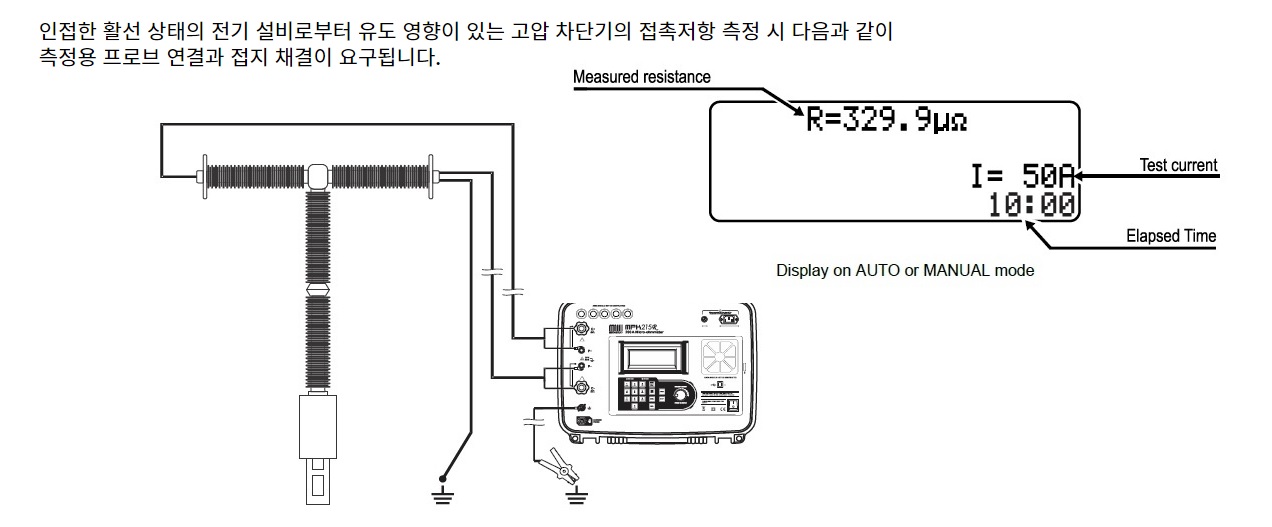

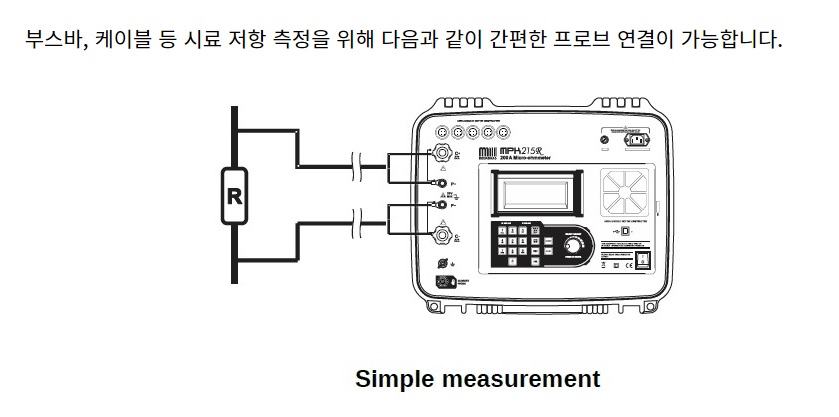

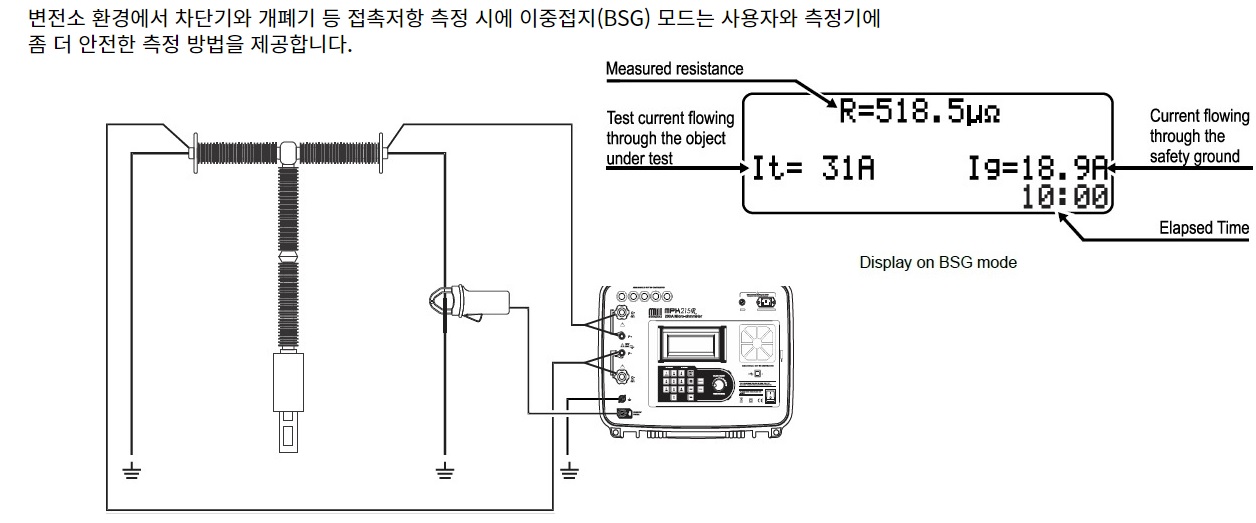

접촉저항측정기, 테스트전류 200A max, 모델 MPK-215R

MPK-215R 모델은 고전압 차단기와 스위치, 부스바 등의 매우 낮은 접촉저항(초저항)을 정밀하게 게측합니다. 전류-포텐셜 4단자 측정법을 채용하였고 디지털 직독식 측정으로 빠르고 정확한 측정 결과를 제공합니다. 테스트 전류는 5A~최대 200A까지 선택 가능하며, 0.1µΩ~1Ω까지의 측정범위와 최소 분해능은 0.1마이크로옴입니다.

Open ModBus 프로토콜이 지원되어 랩뷰, PLC 또는 고객의 특정한 소프트웨어로 측정기의 자동 원격 제어가 가능합니다. IP54 보호표준에 호환하는 이 제품은 생활 방수형으로서 시험실과 연구실 뿐만 아니라 현장에서도 최선의 측정 조건을 제공합니다.

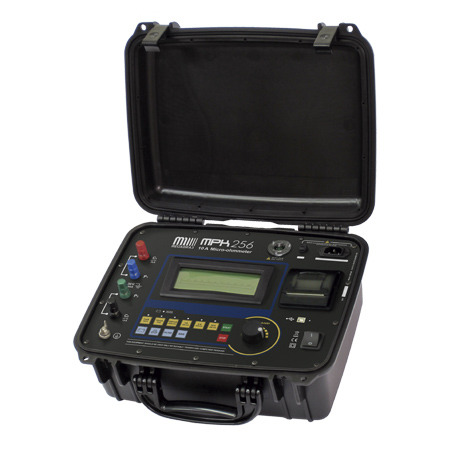

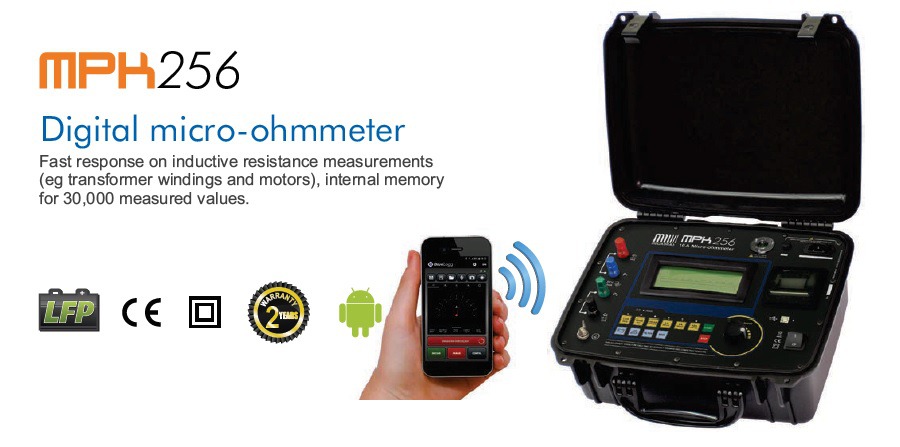

저저항측정기, 마이크로옴메타, 테스트전류 10A max, 제품모델 MPK-256

• 마이크로프로세서 제어, 4단자 캘빈 측정 방식
• 디지털 디스플레이, 직독식 최대 4 1/2 디지트
• 측정분해능: 1μΩ (최대측정범위: 200Ω)
• 측정값 프린터 탑재
• 측정 정확도: ±2%, ±2 digits

MPK-256 모델은 변압기와 모터의 권선저항 상태를 측정할 때 빠른 계측이 가능한 제품입니다. 뿐만아니라 케이블 도체저항 측정 및 부스바 조인트, 차단기 접점, 스위치의 접속부 저항 측정으로 접촉 불량상태를 검사합니다. 신호 증폭을 위한 State-of-art 시스템에 의해 측정 정확도를 보장합니다. USB 인터페이스를 이용하여 측정기 메모리에 저장된 측정값을 PC에 전송할 수 있으며 안드로이드 스마트폰을 사용하여 원격 제어가 가능합니다.

측정기에 내장된 LFP 배터리는 강력하고 가벼우며 내구성이 우수하므로 특히 가혹한 기상조건에서 사용하기에 적합합니다. 따라서 MPK-256 저저항측정기는 실험실과 현장에서 정확하고 신뢰성있는 측정 결과를 제공합니다.

• LFP 배터리의 가능한 충방전 횟수: 2000 회 (평균치) - 배터리 신품 교체 가능
• 낮은 방전율
• 안전성: 일반적으로 사용되는 리튬 배터리와 비교하면 LFP 배터리는 열적으로, 화학적으로 안정적이며 안전이 입증된 배터리입니다.

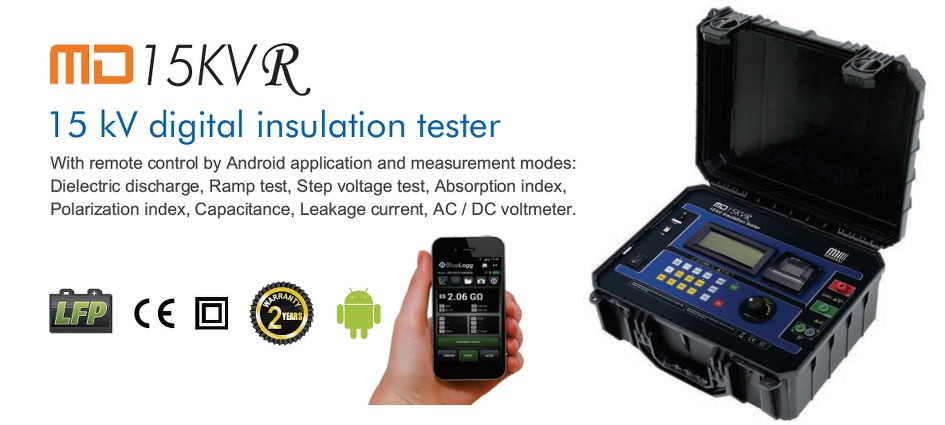

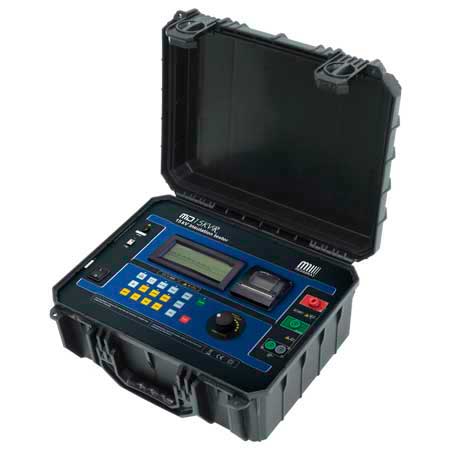

절연저항측정기, 테스트전압 15kV max, 제품모델 MD-15KVR

• 안드로이드 스마트폰을 이용한 원격제어 기능 추가
• 자동 방전 기능, 램프 테스트, 스텝 볼테지 테스트, AC/DC 볼트미터 모드
• 성극비(PI)자동계산, 캐퍼시턴스(C)자동계산, 누설전류측정
• 측정값 저장을 위한 메모리 내장과 프린터 탑재

MD-15KVR 모델의 테스트 전압은 500V-5kV-10kV-15kV 범위에서 25V, 100V 또는 500V 스텝으로 조정할 수 있으며 최대 절연 저항 측정 범위는 15TΩ 입니다. 측정값은 탑재되어 있는 프린터에서 인쇄가 가능하며 내장된 메모리는 최대 16,000개 측정값까지 저장 가능합니다. USB 인터페이스를 이용하여 PC에 측정값 테이블 및 R/T 그래프를 전송할 수 있습니다.

• 보호 등급: IP65
• 전기안전 등급: In accordance with IEC 61010-1
• E.M.C 등급: In accordance with IEC 61326-1
• 정전기 내성: In accordance with IEC 61000-4-2

시험기에 내장된 LFP 배터리는 강력하고 가벼우며 내구성이 우수하므로 특히 가혹한 기상 조건에서 사용하기에 적합합니다. 따라서 MD-15KVR 절연저항시험기는 실험실과 현장에서 정확하고 신뢰성있는 측정 결과를 제공합니다.

• LFP 배터리의 가능한 충방전 횟수: 2000 회(평균치) - 배터리 신품 교체 가능
• 낮은 방전율
• 안전성: 일반적으로 사용되는 리튬 배터리와 비교하면 LFP 배터리는 열적으로, 화학적으로 안정적이며, 안전이 입증된 배터리 입니다.

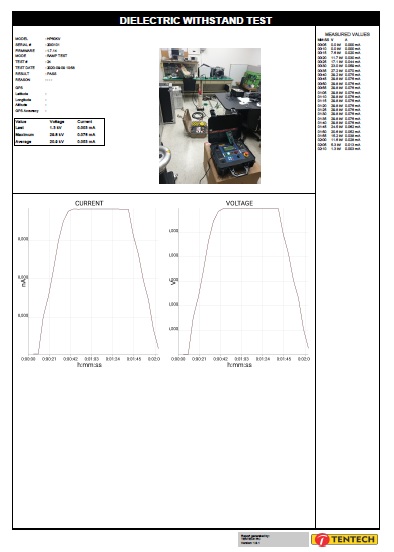

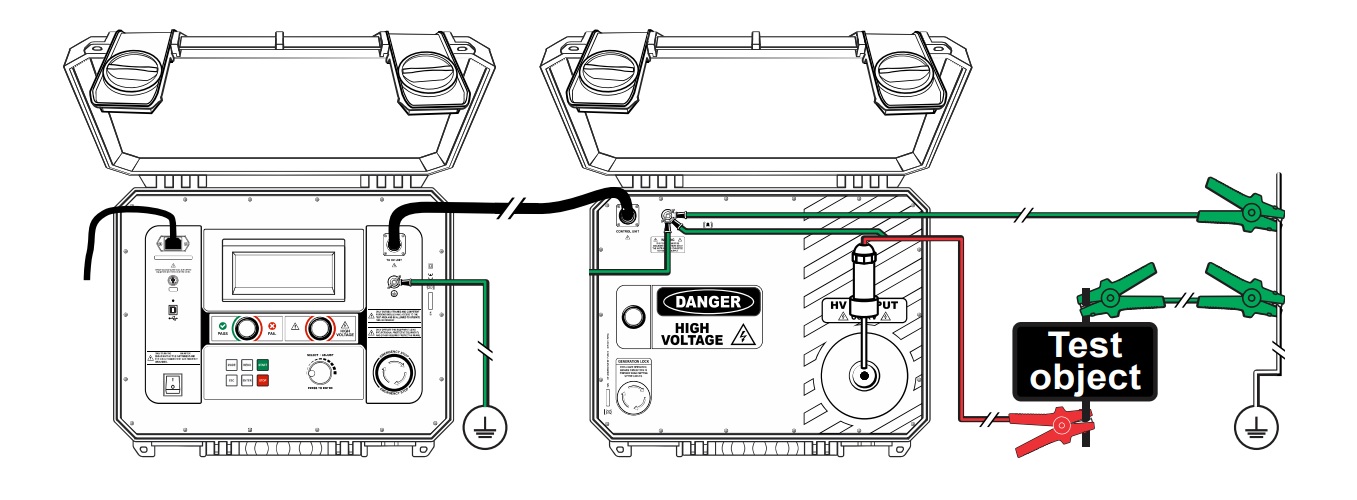

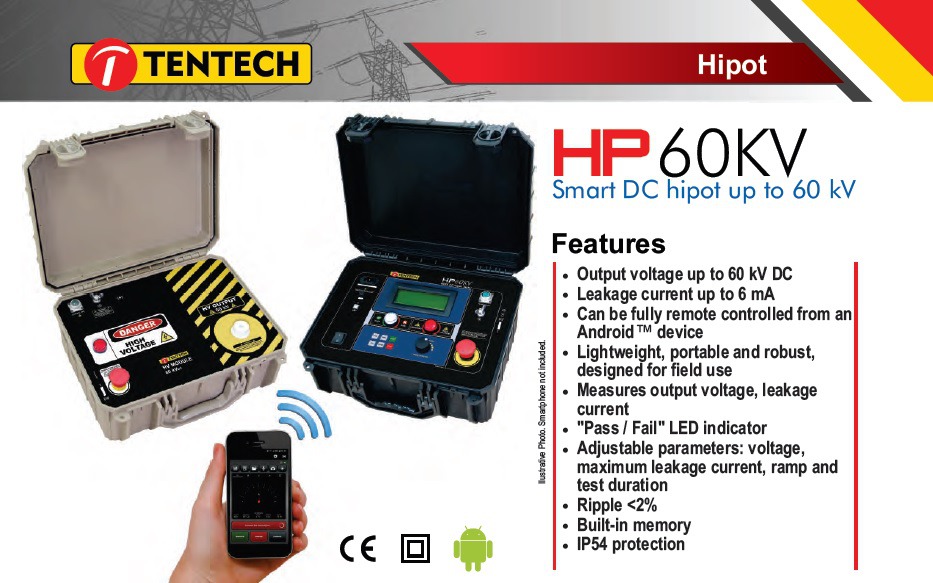

절연내력시험기, 모델 HP60KV

제조사 미국 TENTECH 社의 HP60KV 모델은 유저의 안전과 편리한 사용을 중점으로 설계된 첨단의 다기능 절연내력시험기입니다. 무게가 가벼운 포터블 형태의 제어부와 출력부로 구성된 제품입니다. 전력케이블과 고전압차단기 등 전기기기의 절연내력시험에 사용합니다.

추가적인 안전 기능으로 비상 정지 버튼을 장착하였으며 가청 알람 기능을 갖추고 있습니다. 블루투스 통신 기능으로 안드로이드 디바이스(스마트폰 또는 테블릿PC)를 사용하여 시험기로부터 시험결과 보고서를 전송받아 저장 및 이메일/SNS 전송이 가능합니다. 시험결과보고서는 인가전압과 누설전류의 측정값 테이블, 그래프 그리고 시험 장면 사진의 첨부가 가능합니다. PASS/FAIL LED는 시험 결과를 직관적으로 알립니다. 시험 중에 피시험체 전기기기로부터 측정된 누설 전류가 기준치 이내이면 PASS 녹색 LED가 발광하면서 절연품질 양호한 결과로 지시하고, 측정된 누설 전류가 기준치를 초과하면(과전류트립) FAIL 적색 LED가 발광하면서 절연품질 부적합 결과를 지시합니다.

내장된 마이크로프로세서는 사용자가 여러가지 파라미터를 자유롭게 셋팅할 수 있도록 합니다 > 출력전압, 테스트시간, 최대 누설전류 범위, 램프 테스트.

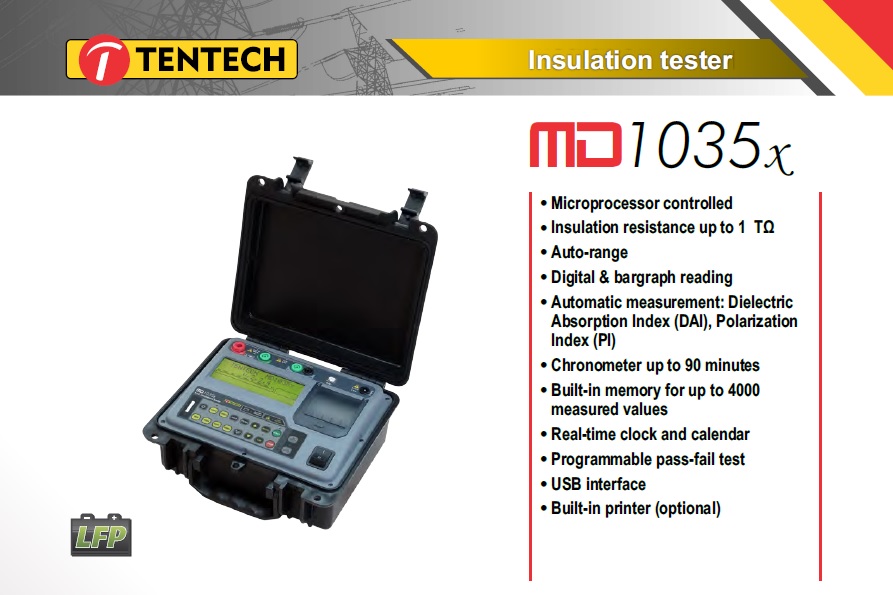

절연저항측정기, 모델 MD-1035x

미국 계측기메이커 TENTECH 社의 MD-1035X 모델은 모든 전기 제품의 절연저항 테스트에 사용되는 제품니며 특히 절연저항 측정과 모터와 변압기의 성극비 테스트에 적합한 제품입니다. 테스트 전압은 100V~1000V 범위에서 50V 스텝으로 셋팅할 수 있으며 테스트 타임을 1분에서 최대 90분까지 유저가 자유롭게 설정할 수 있습니다. 측정기에 프린터가 탑재되어 현장에서 바로 측정 결과지를 출력할 수 있습니다. 프린터는 15초 간격으로 변이하는 절연저항 값을 기록하며 10분 시험이 완료되면 자동 계산된 성극비(PI)를 표시합니다.

시험기에 내장된 LFP 배터리는 강력하고 가벼우며 내구성이 우수하므로 특히 가혹한 기상 조건에서 사용하기에 적합합니다. 따라서 실험실 뿐만아니라 현장에서 정확하고 신뢰성있는 측정 결과를 제공합니다.

• LFP 배터리의 가능한 충방전 횟수: 2000 회(평균치) - 배터리 신품 교체 가능
• 낮은 방전율
• 안전성: 일반적으로 사용되는 리튬 배터리와 비교하면 LFP 배터리는 열적으로, 화학적으로 안정적이며, 안전이 입증된 배터리 입니다.

하이팟 시험기 DC 60kV max 하이포트시험, 모델 HP60KV

제조사 미국 TENTECH 社의 HP60KV 모델은 유저의 안전과 편리한 사용을 중점으로 설계된 첨단의 다기능 절연내력시험기입니다. 무게가 가벼운 포터블 형태의 제어부와 출력부로 구성된 제품입니다. 전력케이블과 고전압차단기 등 전기기기의 절연내력시험에 사용합니다.

추가적인 안전 기능으로 비상 정지 버튼을 장착하였으며 가청 알람 기능을 갖추고 있습니다. 블루투스 통신 기능으로 안드로이드 디바이스(스마트폰 또는 테블릿PC)를 사용하여 시험기로부터 시험결과 보고서를 전송받아 저장 및 이메일/SNS 전송이 가능합니다. 시험결과보고서는 인가전압과 누설전류의 측정값 테이블, 그래프 그리고 시험 장면 사진의 첨부가 가능합니다. PASS/FAIL LED는 시험 결과를 직관적으로 알립니다. 시험 중에 피시험체 전기기기로부터 측정된 누설 전류가 기준치 이내이면 PASS 녹색 LED가 발광하면서 절연품질 양호한 결과로 지시하고, 측정된 누설 전류가 기준치를 초과하면(과전류트립) FAIL 적색 LED가 발광하면서 절연품질 부적합 결과를 지시합니다.

내장된 마이크로프로세서는 사용자가 여러가지 파라미터를 자유롭게 셋팅할 수 있도록 합니다 > 출력전압, 테스트시간, 최대 누설전류 범위, 램프 테스트.

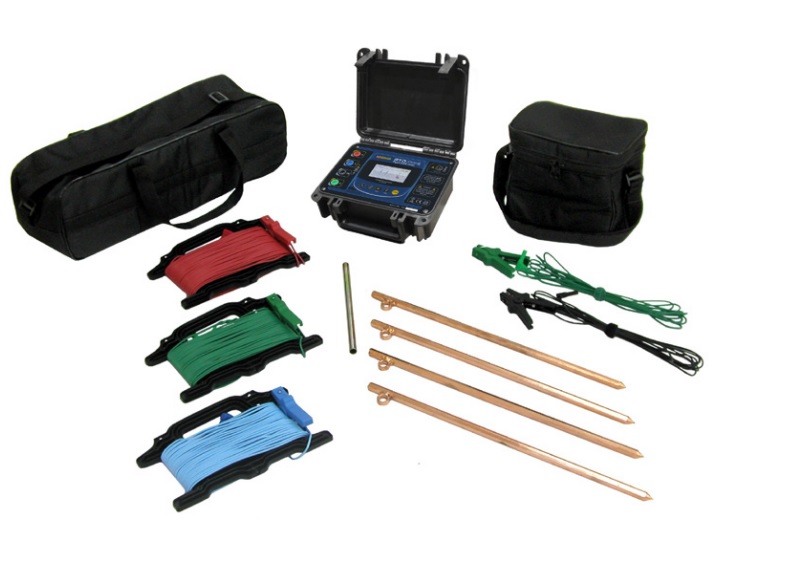

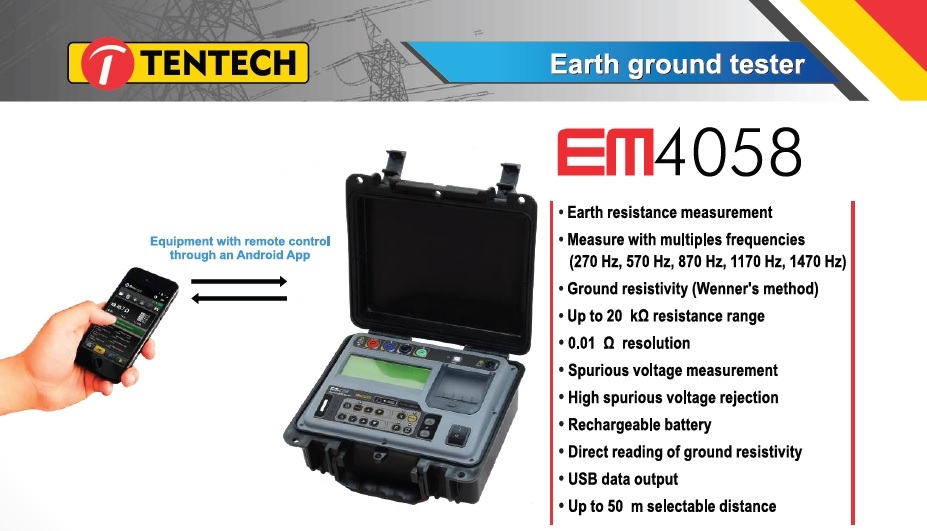

토양비저항측정기, 대지비저항측정기, 모델 EM4058

토양비저항측정기, EM-4058 모델은 토양에 존재하는 지전압 측정할 뿐만 아니라 3전극의 접지저항 측정과 4전극의 대지비저항(토양비저항) 측정이 모두 가능한 마이크로프로세서 제어식의 측정기입니다. IEC 61557-5 표준에 준하여 변전소, 배전망 접지시스템의 접지저항 측정과 방식, 강관(수도관) 매설, 가스배관 시공 현장에서 토양비저항 측정으로 토양의 부식 환경 조사에 사용하는 측정기입니다. 프린터가 내장되어 있어서 현장에서 측정 후 바로 측정값을 인쇄하여 기록할 수 있습니다 - 측정결과 인쇄: 측정 날짜와 시간, 선택한 3/4전극모드, 측정한 토양비저항

접촉저항측정기, 모델 MPK215R, 부스바 차단기 접촉저항 측정

MPK-215R 모델은 고전압 차단기와 스위치, 부스바 등의 매우 낮은 접촉저항(초저항)을 정밀하게 게측합니다. 전류-포텐셜 4단자 측정법을 채용하였고 디지털 직독식 측정으로 빠르고 정확한 측정 결과를 제공합니다. 테스트 전류는 5A~최대 200A까지 선택 가능하며, 0.1 μΩ ~ 1 Ω까지의 측정 범위와 최소 측정분해능은 0.1 μΩ입니다.

Open ModBus 프로토콜이 지원되어 랩뷰, PLC 또는 고객의 특정한 소프트웨어로 측정기의 자동 원격 제어가 가능합니다. IP54 보호표준에 호환하는 이 제품은 생활 방수형으로서 시험실과 연구실 뿐만 아니라 현장에서도 최선의 측정 조건을 제공합니다.

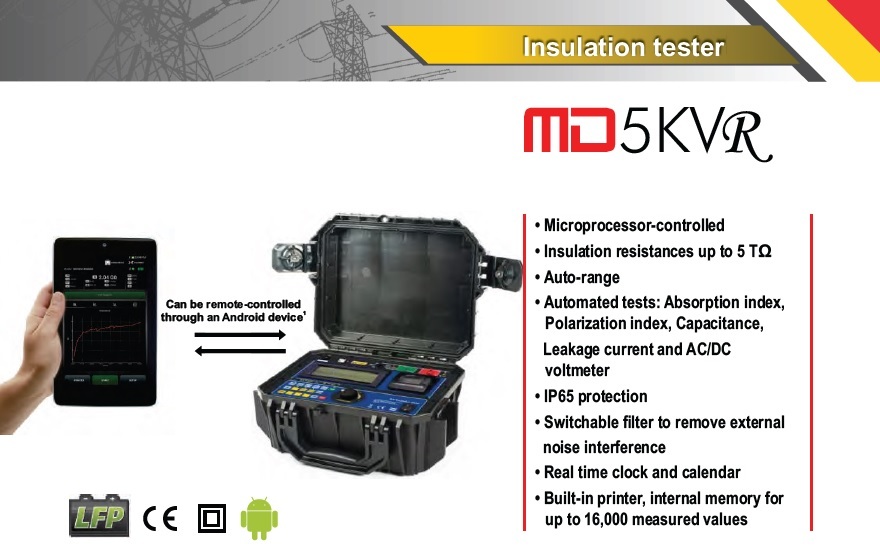

절연저항측정기, 5kV max, 성극비시험기, 모델 MD5KVR

절연저항시험기 MD5KVR 모델은 제조사 TENTECH의 다기능의 우수한 측정기입니다. PC 뷰어프로그램을 사용하면 R/T 그래프 및 측정값 테이블을 포함한 자세한 결과 분석이 가능합니다. 진보된 계측 기술은 정확하고 안전한 측정을 수행합니다. 최대 5TΩ 까지의 측정 범위와 선택 가능한 테스트 전압 범위는 50V~5000V이며 25V 또는 500V 스텝으로 조정이 가능합니다.

A STAT-of-Art 마이크로프로세서는 측정기의 우수한 기능을 통합적으로 제어합니다 - 오토레인지, AC/DC 볼트미터 기능, 성극비(PI) 자동 계산 기능, 절연저항(IR)과 누설전류 측정, 캐퍼시턴스(C) 자동계산, 측정 시간의 타이머 셋팅, Pass/Fail 테스트, 유전체방전시험(DD), 램프테스트, 단계전압시험(SVT). 측정값은 메모리 또는 내장된 프린터로 기록할 수 있습니다.

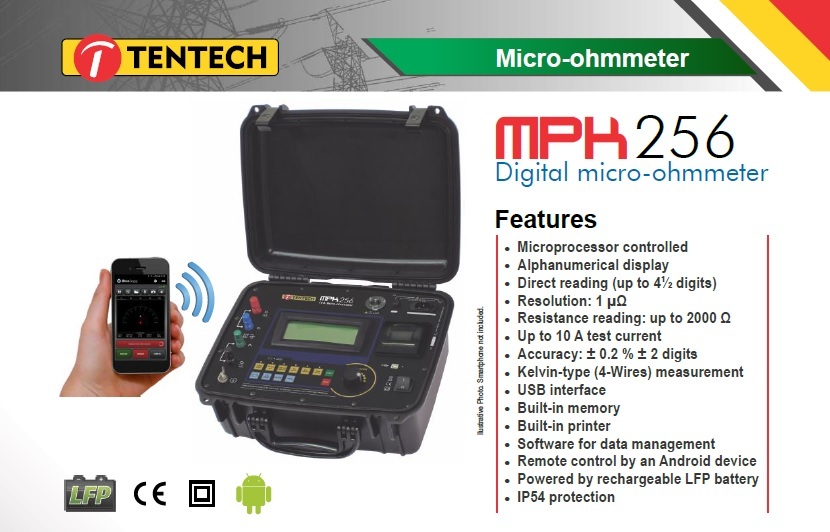

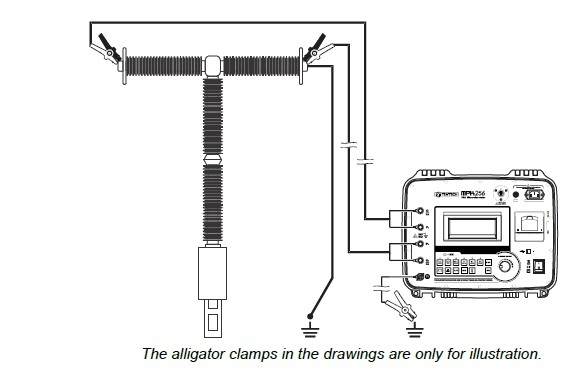

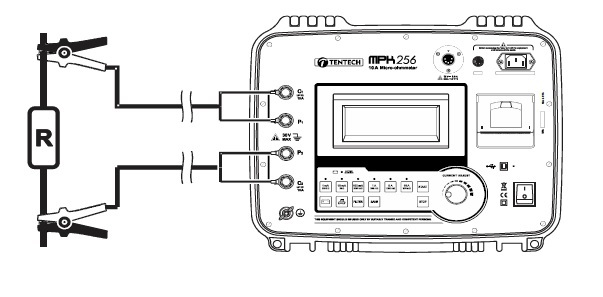

권선저항측정기, 마이크로옴메타, 모델 MPK256

미국 TENTECH 社의 MPK-256 모델은 변압기와 모터의 권선저항을 측정할 때 디지털 직독식의 빠르고 정확한 계측이 가능합니다. 또한 케이블 도체저항 측정 및 부스바 조인트, 차단기 접점, 스위치의 접속부 저항 측정으로 접촉 불량상태를 검사합니다. 신호 증폭을 위한 State-of-art 시스템에 의해 측정 정확도를 보장합니다.

측정기는 내장된 충전식 배터리로 작동하며, 내장된 LFP 배터리는 일반적으로 사용되는 리튬 배터리와 비교하면 LFP 배터리는 열적으로 화학적으로 안정적이며 낮은 방전율이 장점입니다. LFP 배터리의 가능한 충방전 횟수 - 최대 200회(평균치)

• 마이크로 프로세서 제어
• 4단자 캘빈 측정 방식
• 빠르고 정확한 디지털 직독식 계측
• 측정 분해능: 1μΩ (최대측정범위: 200Ω)
• 측정정확도: ±2%, ±2 digits
• 프린터 탑재 - 측정 날짜, 시간 및 선택한 테스트 전류와 측정 저항값을 인쇄

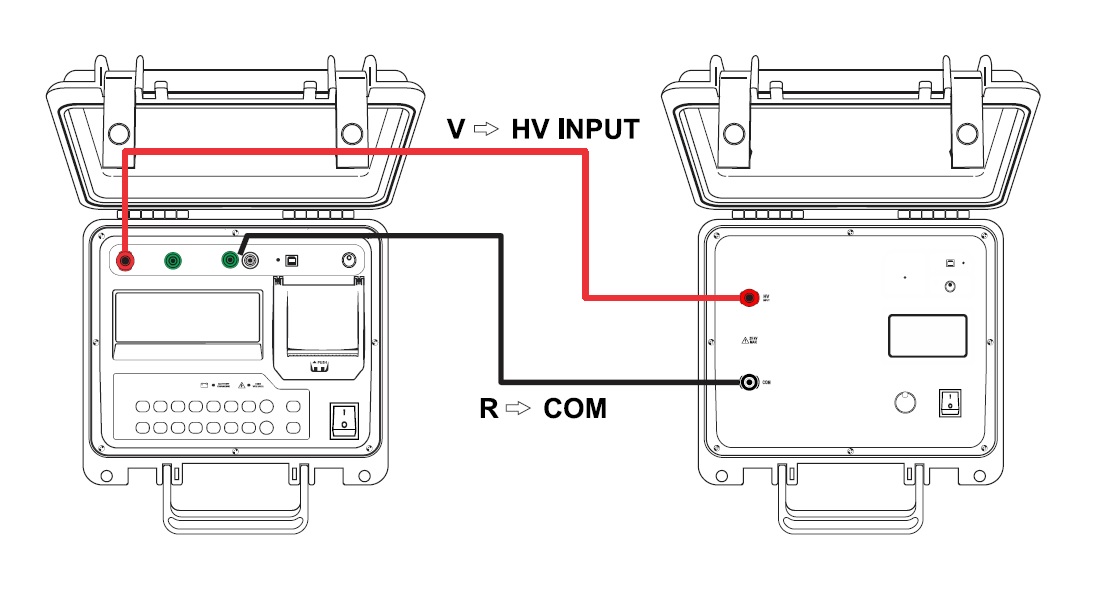

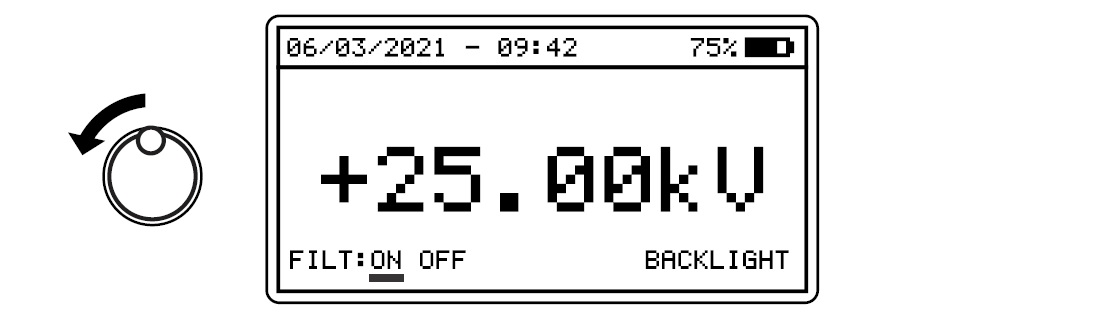

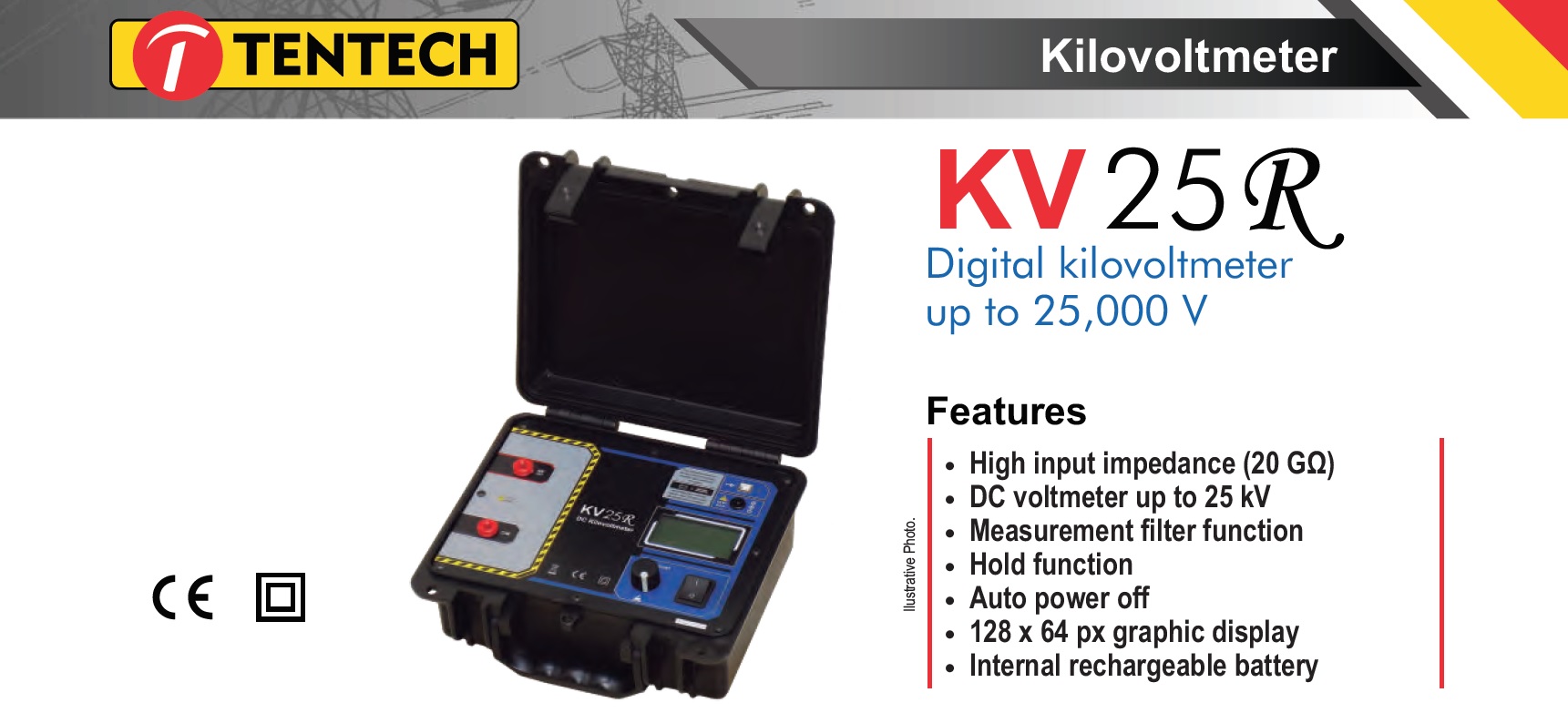

고전압측정기, 전압검교정기, 모델 KV25R

KV25R 모델, DC 킬로볼트미터는 현대의 고전압 시험실에서 절대 필요한 고전압 측정기입니다. 안전하고 신뢰성과 정확한 측정 결과를 제공하기 위해 노련하고 고도의 효과적인 기술을 적용하였습니다. 조작을 쉽게하기 위한 직관적인 제어 인터페이스를 갖추었습니다.

KV25R 킬로볼트미터는 내장된 충전식 배터리로 작동합니다. 측정기의 무게가 가볍고 이동에 편리한 포터블 타입으로 설계되었으며 내구성이 우수한 외함으로 현장에서 DC 전압 측정에 사용할 수 있으며 특히, 검교정 업체의 시험실에서 고전압 절연저항계의 전압 검교정 용도로 사용하기에 적합니다. 필터 내장으로 안정적인 전압 측정이 가능합니다.

제품과 함께 제공되는 PC뷰어 소프트웨어를 사용하여 컴퓨터와 측정기를 함께 연동하면 실시간 계측되는 전압 값을 PC에서 볼 수 있습니다.

• 높은 입력 임피던스(20GΩ)
• 최대 입력 전압 범위: 25kV DC max
• 측정 필터 기능
• 측정값 홀드 기능
• 128 x 64 픽셀의 선명한 디스플레이
• IEC 61010-1 안전 규격에 호환
• IEC 61326-1 EMC 적합성에 호환
• IEC 61000-4-2 정전기 면역성에 호환
• IP54 보호 표준에 호환(외함 덮게를 닿은 기준)

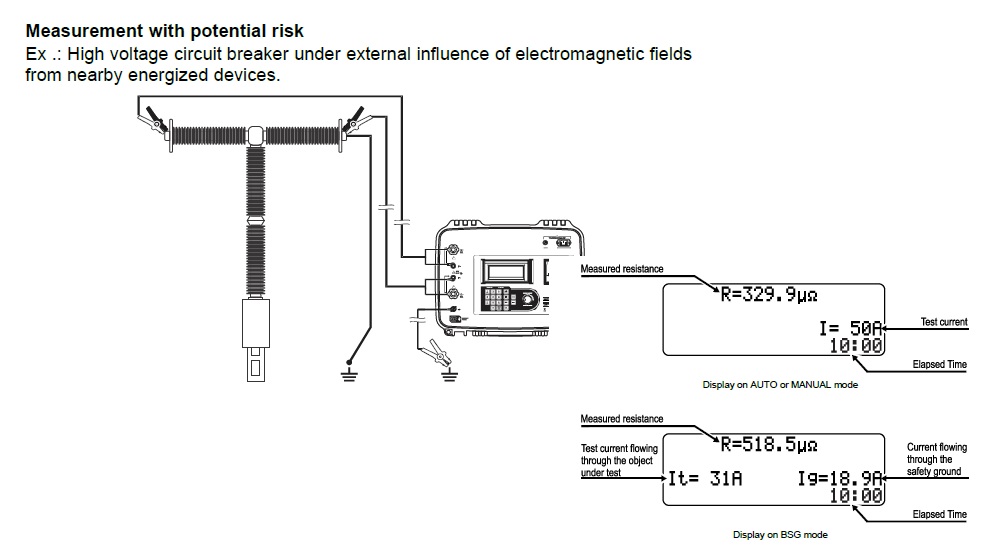

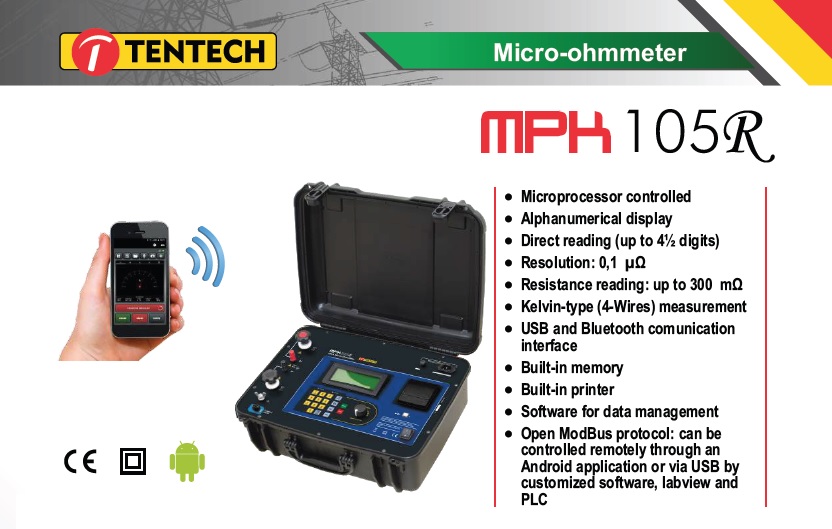

접촉저항측정기, 차단기 부스바 접촉저항 측정, 모델 MPK105R

MPK105R 주회로저항측정기는 차단기 접점의 접촉저항, 스위치 저항, 부스바 조인트 저항, 전선과 케이블 샘플의 도체 저항 등을 정밀하게 측정하여 접속 불량을 검사하는 데에 유용한 계측기입니다. 특히 유도 요소가 존재하는 변전소 내에서의 측정 시 노이즈 필터를 갖추어 보다 안정적이고 정확도 높은 측정 결과를 제공합니다.

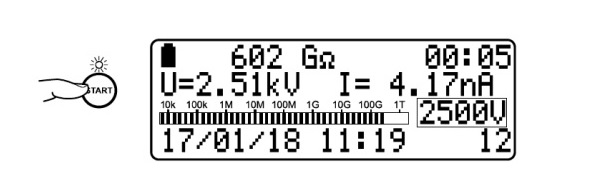

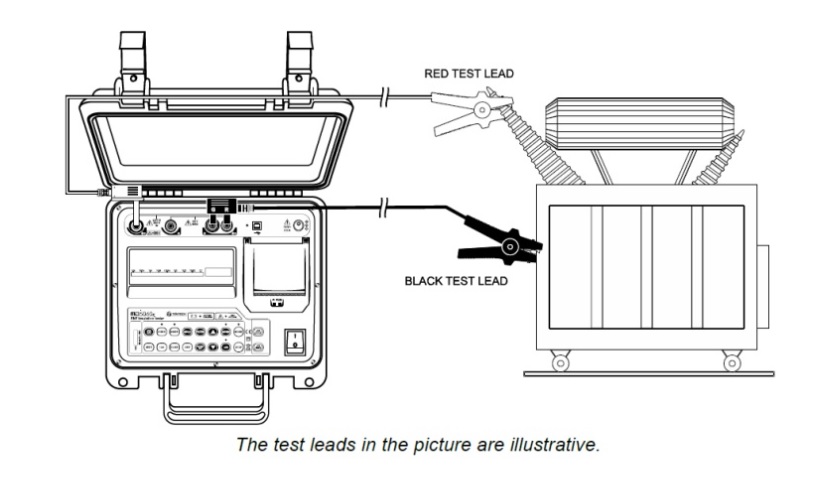

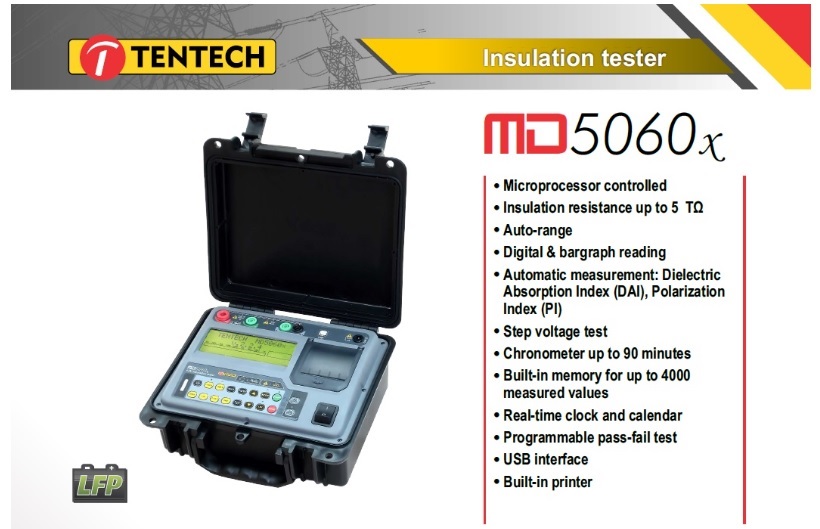

절연저항측정기, 5kV max, 모델 MD5060x

미국 TENTECH 社의 MD5060X 모델은 최대 5000기가옴의 절연저항 측정범위와 누설전류 측정 그리고 성극비(PI) 자동계산 기능이 내장되어 여러 전기제품 뿐만 아니라 특히 변압기와 모터의 테스트에 적합한 제품입니다. 테스트 전압은 500V~5,000V 범위에서 100V 스텝으로 유저가 자유롭게 선택하여 셋팅할 수 있습니다. 프린터가 탑재되어 현장에서 바로 측정 결과를 인쇄할 수 있습니다. 프린터는 유저가 선택한 테스트 시간동안 15초 간격으로 절연저항 값과 함께 성극지수 값을 기록합니다. 성극지수는 모터, 변압기 등 전기제품의 절연 품질을 판단하는 테이터로 사용할 수 있습니다.
