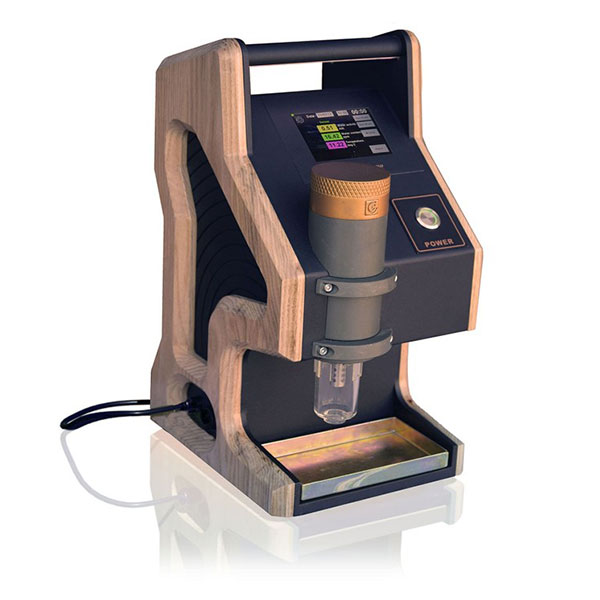

절연유 수분측정기, 모델 TOR-1

TOR-1 절연유수분측정기는 50°C 온도에서 점도가 70 cSt를 초과하지 않는 절연성 미네랄 오일에서 용해된 물의 질량 분율을 감지하도록 설계되었습니다. 오일의 수분 측정은 공기의 수분 측정과 유사합니다. 오일의 수분 함량은 ppm 단위의 절대값 또는 aw의 상대값으로 설명할 수 있습니다:

ppm은 물의 중량과 오일의 중량 간의 비율을 의미합니다.
aw는 수분으로 완전히 포화된 오일의 백분율로서 실제 수분 함량을 의미합니다.
aw = 0은 수분이 없는 오일을 의미하며, aw = 1은 수분으로 완전히 포화된 오일을 의미합니다.

계측기는 장기 안정성과 우수한 오염 저항성을 보장하는 정전 용량 센서를 사용하여 aw를 측정합니다. 측정된 물리량은 활성수(aw) 및 온도(T)를 포함합니다.

• 작동범위, aw: 0...1
• 용해된 수분 함유량 측정의 작동 범위: 0...500 ppm
• 정밀도(at 20 °C): ±0.02 aw (0…0.9 aw) ±0.03 aw (0.9…1 aw)
• 온도 측정 기능 포함
• 선명한 컬러 터치 스크린
• 이동이 가능한가벼운 무게: 약 6kg

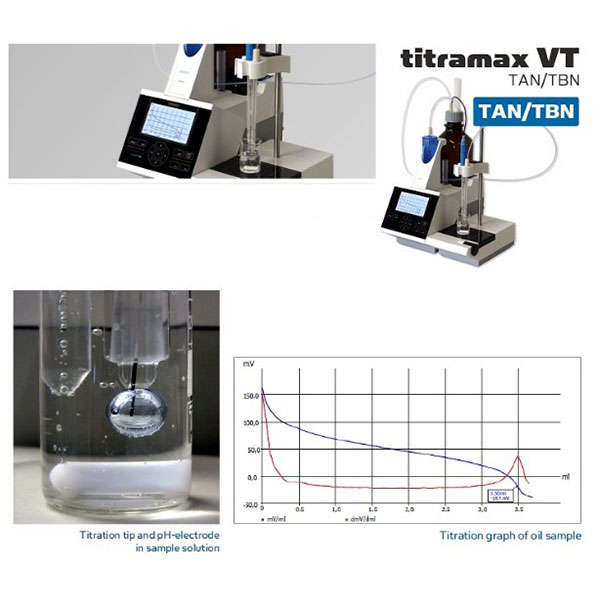

절연유산가측정기

Titramax TAN 모델은 절연유를 비롯한 여러 유종과 지방의 산가 / 전산가를 측정하는데에 사용하는 기기입니다. 산가는 유지 1그램 중에 함유되어 있는 유리지방산을 중화시키는 데에 필요한 수산화칼륨(KOH)을 밀리그램(mg)으로 표시한 수입니다. 전산가(TAN)는 유지 1그램 중에 함유되어 있는 전산성 성분을 중화시키는 데에 소요되는 수산화칼륨(KOH)을 밀리그램값으로서 mgKOH/g oil 으로 표시합니다.

변압기 또는 유입 기기에 사용되는 절연유는 장기간 운용하면 산화작용이 발생하고 슬러지(slug)를 생성하여 절연 성능과 냉각 기능이 저하됩니다. Titramax TAN 모델은 IEC 62021-1, ISO 3771, ASTM D664, ASTM D2896, ASTM D2439 등 규격 시험에 호환하여 절연유의 전산가를 정밀하게 계산하는 전기 기기의 유지 보수에 필요한 측정기입니다

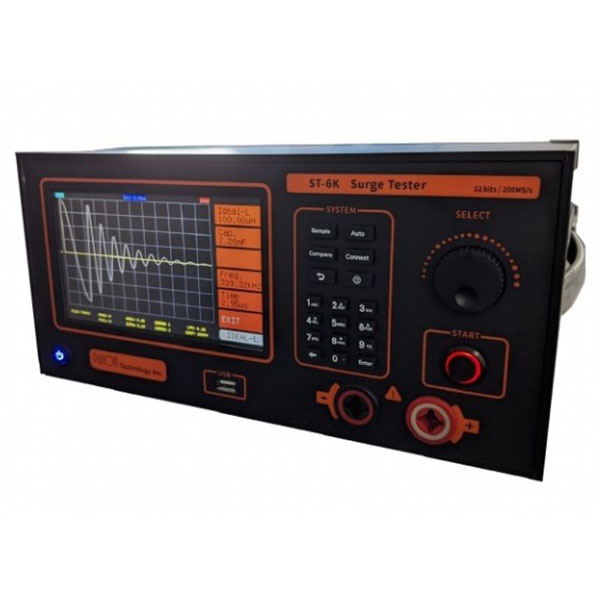

서지시험기, 임펄스권선시험기, 모델 ST-6K

ST-6K 서지시험기는 변압기, 모터, 로터, 스테이터, 전기밸브, 발전기와 같은 모든 종류의 코일(권선)류 제품을 테스트하기 위한 필수 장비입니다. 권선의 절연 고장을 추적하기 위한 이상적인 테스트 방법을 제공합니다. 시험기는 양품/마스터 코일의 진동 파형과 DUT(비교 테스트하는 코일)의 진동 파형을 시험기에 저장할 수 있는 고속 샘플링 기술을 사용합니다. 양품 코일과 DUT(비교 테스트 코일)의 진동 파형을 비교 분석하여 절연 고장점을 쉽게 찾을 수 있습니다. 또한 부분 방전에 대한 인덕턴스 값을 계산할 수 있어서 ST6K 시험기는 코일 제조사의 생산 라인 및 품질 관리에 특히 중요합니다.

• 낮은 에너지 용량으로 200V~6000V 범위에서 선택 가능한 임펄스 전압으로 코일(권선)을 손상시키지 않는 서지 시험이 가능합니다.
• 2000 MHz의 고속 샘플링 속도
• 파형과 테스트 결과를 보기에 선명한 800 x 480 컬러 LCD 디스플레이
• 친숙한 작동 인터페이스
• 임펄스 시험 중에 낮은 인덕턴스 10 μH
• 3가지 타입의 파형 비교 측정을 제공합니다:
  • 1. 양품(표준) 파형: L 값 비교
  • 2. 파형테스트: 면적차 비교, 차분면적 비교, 코로나양 비교, 코로나개수 비교
  • 3. 부분방전 파형; PD 코로나 파형을 디스플레이
• 테스트 결과는 짧은 시간 내에 시험 코일에 대해서 직접 Pass/Fail(양부) 판정을 표시
• 양품(마스터) 파형을 최대 20개까지 시험기에 저장하며 외부 USB 메모리를 사용 가능
• 메뉴 셋팅과 조작이 편리한 7인치 컬러 터치스크린
• RS232, I/O, TCP/IP 전송 인터페이스를 통해 PC와 연결하여 테이터 전송 및 프로그래밍에 편리하고 필요한 테스트 시스템을 셋업 가능
• 15핀 D-sub 커넥터로 외부 I/O에 연결하여 유저는 공장 자동화 플랫폼 또는 반자동 플랫폼에 연결 가능

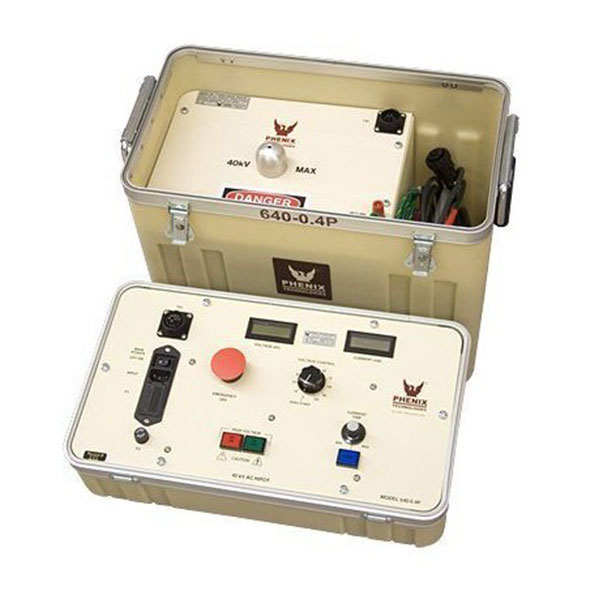

VCB(진공차단기) 진공도시험기_모델 640-0.4P

미국 PHENIX 社의 640-0.4P 모델은 IEC 62271 표준에 준하여 진공차단기(VCB)의 절연 성능 평가를 위해서 진공도 시험에 사용됩니다. 차단기가 개방된 상태에서 진공밸브(VI) 양단에 고전압을 인가하여 기준 시간 내에 과전류트립이 발생하지 않고 견디는지 절연성능을 검사하는 시험기입니다. 만약 기준 시간내에 누설 전류가 상승하여 과전류 트립이 발생하면 진공밸브의 진공도가 소실되어 절연 성능이 나빠진 것으로 판단할 수 있습니다. 이 때 진공밸브의 점검이 요구됩니다.
