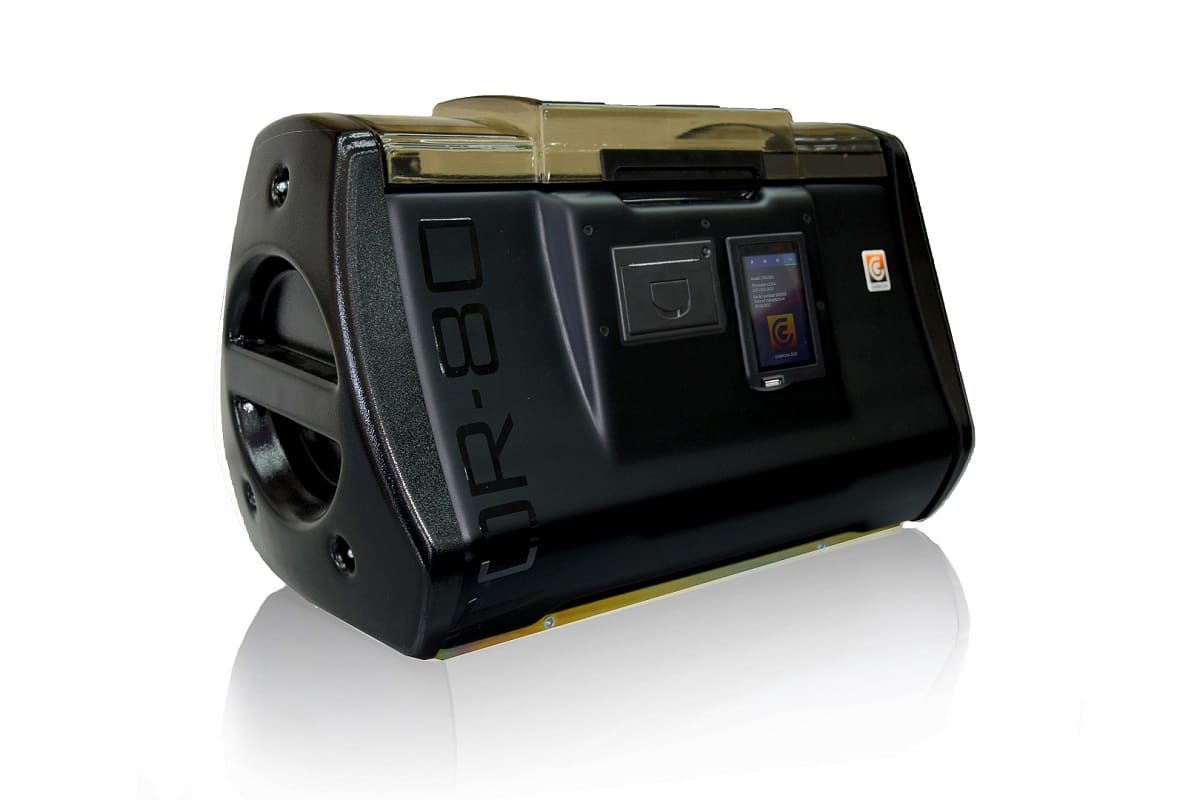

절연유 내전압시험기, 절연유 절연파괴시험기, 모델 TOR80

TOR80 절연유시험기는 IEC 60156, ASTM D877, ASTM D1816에 따라 변압기 절연유 및 기타 유전체 오일의 절연 강도(절연파괴시험)을 측정하도록 설계되었습니다.

이 기기는 이러한 표준에 정의된 절차와 설정 메뉴의 해당 섹션에 지정된 사용자 절차에 따라 테스트할 수 있는 완전 자동 장치입니다.

변압기의 2차 권선의 전압은 전자 모듈 중 하나인 컨트롤 인버터로부터 정현파 전압이 공급되는 1차 권선의 전압이 점진적으로 증가하여 발생합니다. 제어 인버터를 통해 마이크로컨트롤러에 의해 전압 출력을 제어하며, 제어 인버터는 기기의 제어 모듈에 의해 명령됩니다.

최대 80kV까지의 전압 승압의 자동화 및 정확한 파괴 전압 측정 - 절연파괴 시 빠른 전압 트립(4μs) PC로 시험결과 전송이 가능하고, 로컬 데이터베이스, 보고서 생성이 가능하며 내장된 프린터를 사용하여 측정 결과를 인쇄하는 등의 작업을 자체적으로 수행하거나 네트워크에서 수행할 수 있습니다;

표준 및 맞춤형 측정 절차의 구현을 위한 소프트웨어가 있습니다. 이 시험기기는 연구 목적으로 사용될 수 있습니다; 간단하고 조작 및 유지보수가 용이합니다.

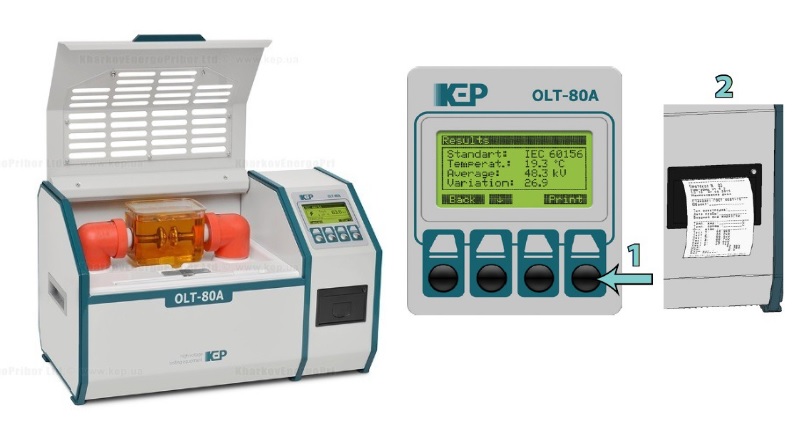

절연유내압시험기, 절연유절연파괴시험기, 모델 OLT-80A

절연유 내압시험기 모델 OLT-80A는 GOST 6581-75 표준과 IEC 60156 시험 표준에 호환하며(전압 승압율, 알고리즘, 테스트 전극 형식) 유중변압기의 절연유와 각종 오일의 절연이 파괴되는 전압 레벨을 검사하는 목적으로 설계된 시험기 입니다. OLT-80A 모델은 최대 200개 측정값 저장 및 PC에 측정값 전송이 가능하며 자동 테스트 모드 및 수동 테스트 모드가 지원되는 제품입니다.

완전자동 테스트 모드는 다음과 같은 순차로 실행 됩니다;

• 6회 자동 반복 테스트 및 각 테스트에서 취득한 절연파괴 전압의 평균값 자동 계산
• 각 테스트 간에 자동으로 교반기 작동 및 인터벌 카운트
• 프린터 내장 - 측정 데이터 출력
• 테스트 전압 범위: 0~80 kV (테스트 전압 분해능: 0.1 kV)
• 측정 오차율: 3% of F.S.
• 전압 승압율: 2000V/sec. ± 0.2 – basic (선택한 시험 표준에 따라 승압율 변경 가능)
• 절연유 온도 측정 범위: 5~50°C
• 내장된 시험 표준: IEC 60156 (BS EN 60156, CEI EN 60156, NF EN 60156, UNE EN 60156, SABS EN 60156, PA SEV EN 60156) GOST 6581
• 테스트 셀(전극): IEC 60156 타입
• 시험기 사이즈: 271 x 278 x 461 mm
• 무게: 23 kg

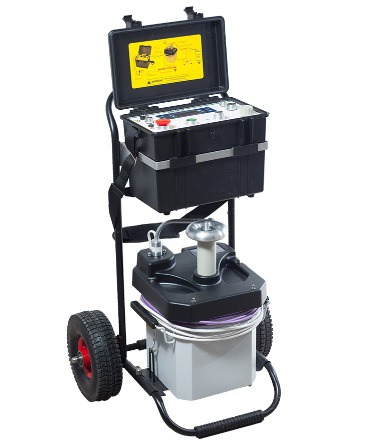

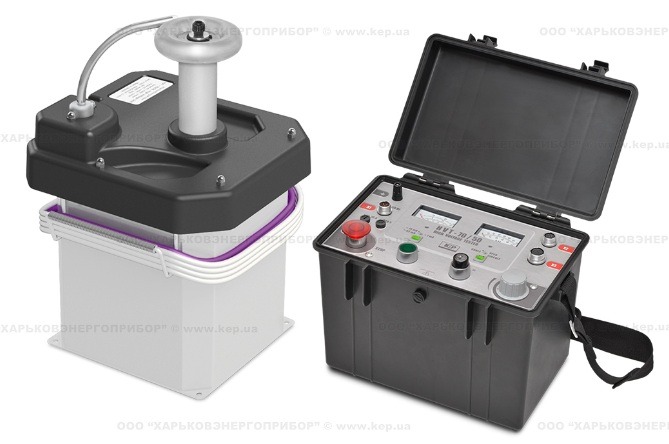

AC/DC 내전압시험기, 모델 HVT-7050

High Voltage 내전압시험기, HVT-70/50 모델은 전력 케이블의 직류 고전압 시험(IEC 60502-2) 및 스위치기어, 리클로져, 절연애자, 고전압 어레스터, 각종 전기설비의 절연 내력 시험을 위해 설계된 고전압 시험기 입니다. DC 전압은 최대 70kV, AC 전압은 최대 50kV까지 출력이 가능 합니다.

• 전압 출력 범위: AC 0~50kV, DC 0~70kV
• 전류 출력 범위: AC 25 mA max. , DC 15 mA max
• 우수한 내구성과 휴대성
• 아날로그 전압/전류 지시계
• 보호 안전 기능
• 과전류 보호

AC/DC 내전압시험기, 모델 HVT-7050

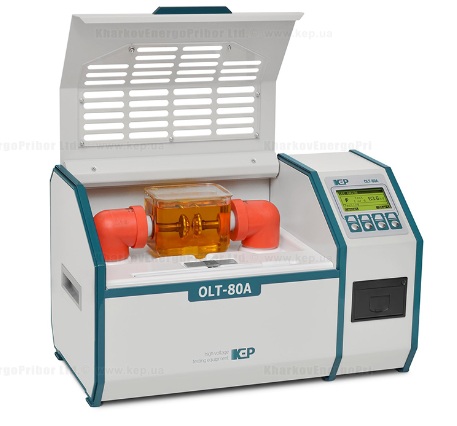

절연유내전압시험기 OLT-80A 모델은 IEC 60156 및 여러 표준을 내장하고 있으며 유저가 셋팅한 표준에 따라서 전압 승압율, 알고리즘, 테스트 전극 형식 선택 등 자동 테스트를 실행합니다. 절연유의 절연파괴 전압레벨을 검사하는 목적으로 설계된 시험기 입니다. 측정값 인쇄를 위한 프린터가 탑재되어 있고 최대 200개 측정값을 저장 가능합니다.

• 평균값 자동 계산
• 교반기 내장
• 프린터 측정값 출력
• 측정오차율 3% of F.S.
• 전압승압율 2000V/sec. ± 0.2 – basic (선택한 시험표준에 따라 변경 가능)
• 오일 온도 측정 5~50°C
• 내장된 시험 표준: IEC 60156 (BS EN 60156, CEI EN 60156, NF EN 60156, UNE EN 60156, SABS EN 60156, PA SEV EN 60156) GOST 6581 , ASTM D877
• 테스트 셀(전극): IEC 60156 반원구형(기본) / 구형(옵션) / 편구형(옵션)
• 시험기 사이즈: 461 x 280 x 271 mm
• 무게: 21 kg

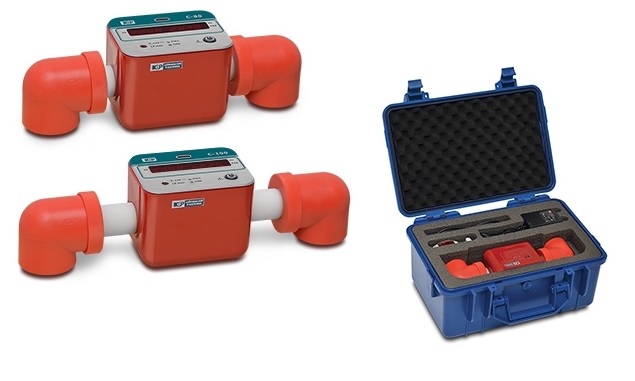

OLT-A 시리즈용 캘리브레이터

캘리브레이터 C-80 모델과 C-100 모델은 절연유내전압시험기 OLT-A 시리즈의 출력 전압의 정확도 검사 및 캘리브레이션을 목적으로 하는 장치입니다.

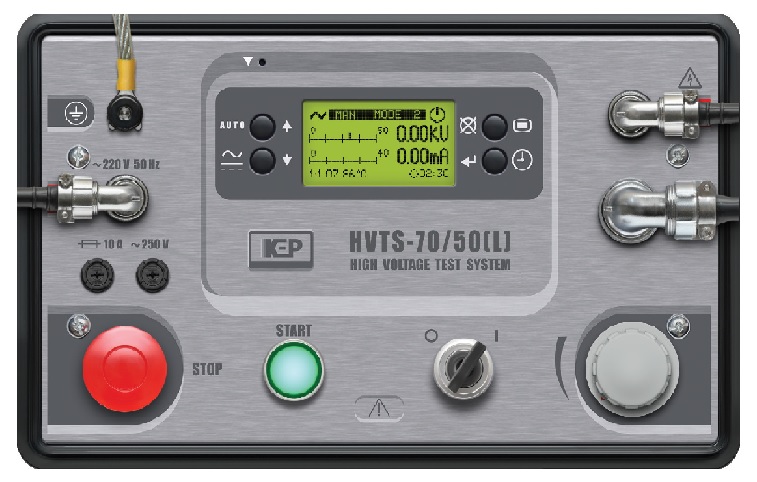

AC DC 내전압시험기, 자동시험모드, 모델 HVTS-70/50

AC/DC내전압시험기, HVTS-70/50 모델은 자동 모드의 정밀한 고전압시험기입니다. DC 출력전압 최대 70kV이며 전로(전력케이블)의 DC 내전압시험이 가능합니다(IEC 60502-2/IEC 61442). 그리고 AC 출력전압은 최대 50kV이며 스위치 기어, 레지스터, 절연체, 고전압 어레스터, 부스바 등 각종 전기 설비의 AC 내전압시험이 가능합니다.

테스트는 CE 규격에 준하는 자동 승압 모드와 수동 승압 모드가 모두 가능하며 테스트 시간 셋팅을 위한 60분 타이머가 내장되어 있습니다. 안전 기능으로 제어 패널에 비상 정지 버튼과 접지안전 시스템이 있으며 과전압/과전류 보호 기능을 내장하였습니다. 고전압 출력부에는 자동 방전 장치가 탑재되어 있어 테스트가 끝나면 방전장치가(단락봉) 안전하게 자동으로 작동합니다. 가벼운 무게와 이동식 휠케리어의 사용으로 휴대성을 강조하였습니다.

높은 측정 정확도와 선명한 그래픽 디스플레이가 탑재되어 있으며, 과전류/과전압 트립 보호 기능이 내장되어 있습니다. 유저가 테스트 파라미터를 직접 만들어 시험기 메모리에 저장할 수 있으며 측정 결과도 내부 메모리에 함께 저장합니다.

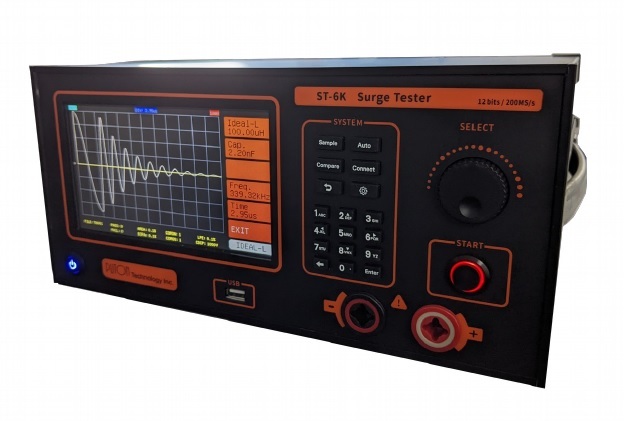

서지시험기, 임펄스권선시험기, 모델 ST6KB

ST-6KB 서지시험기는 변압기, 모터, 로터, 스테이터, 전기밸브, 발전기와 같은 모든 종류의 코일(권선)류 제품을 테스트하기 위한 필수 장비입니다. ST6KB 서지시험기는 모터 제조분야, 실험실 그리고 모터 수리 업계에서 사용할 수 있으며 권선의 절연 고장을 추적하기 위한 이상적인 테스트 방법을 제공합니다.

시험기는 양품/마스터 코일의 진동 파형과 DUT(비교 테스트하는 코일)의 진동 파형을 시험기에 저장할 수 있는 고속 샘플링 기술을 사용합니다. 양품 코일과 DUT(비교 테스트 코일)의 진동 파형을 비교 분석하여 절연 고장점을 쉽게 찾을 수 있습니다. 또한 부분 방전에 대한 인덕턴스 값을 계산할 수 있어서 ST6K 시험기는 코일 제조사의 생산 라인 및 품질 관리에 특히 중요합니다.

• 낮은 에너지 용량으로 200V~6000V 범위에서 100V 스텝으로 셋팅 가능한 임펄스 전압으로 코일(권선)을 손상시키지 않는 서지 시험이 가능합니다.
• 200 MHz(8bit/5ns)의 고속 샘플링 속도
• 파형과 테스트 결과를 보기에 선명한 800 x 480 컬러 LCD 디스플레이
• 친숙한 작동 인터페이스
• 테스트 가능한 인덕턴스 범위: 10 μH 이상
• 3가지 타입의 파형 비교 측정을 제공합니다:
  1. 양품(표준) 파형: L 값 비교
  2. 파형테스트: 면적차 비교, 차분면적 비교, 코로나양 비교, 코로나개수 비교
  3. 부분방전 파형; PD 코로나 파형을 디스플레이
• 테스트 결과는 짧은 시간 내에 시험 코일에 대해서 직접 Pass/Fail(양부) 판정을 표시
• 양품(마스터) 파형을 최대 20개까지 시험기에 저장하며 외부 USB 메모리를 사용 가능
• 메뉴 셋팅과 조작이 편리한 7인치 컬러 터치스크린
• RS232, I/O, TCP/IP 전송 인터페이스를 통해 PC와 연결하여 테이터 전송 및 프로그래밍에 편리하고 필요한 테스트 시스템을 셋업 가능
• 15핀 D-sub 커넥터로 외부 I/O에 연결하여 유저는 공장 자동화 플랫폼 또는 반자동 플랫폼에 연결 가능

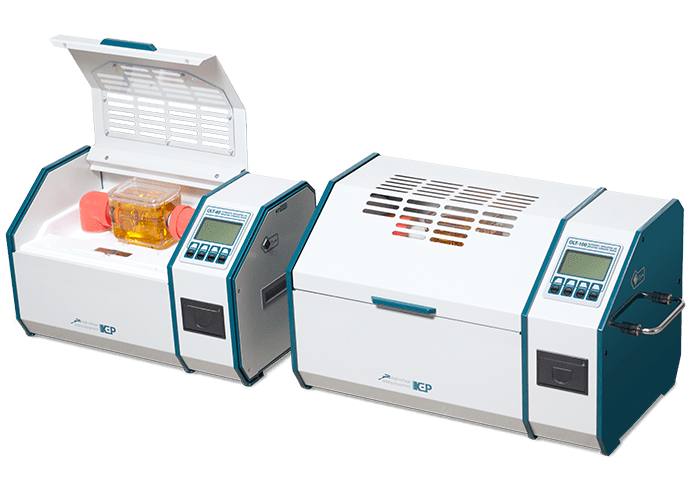

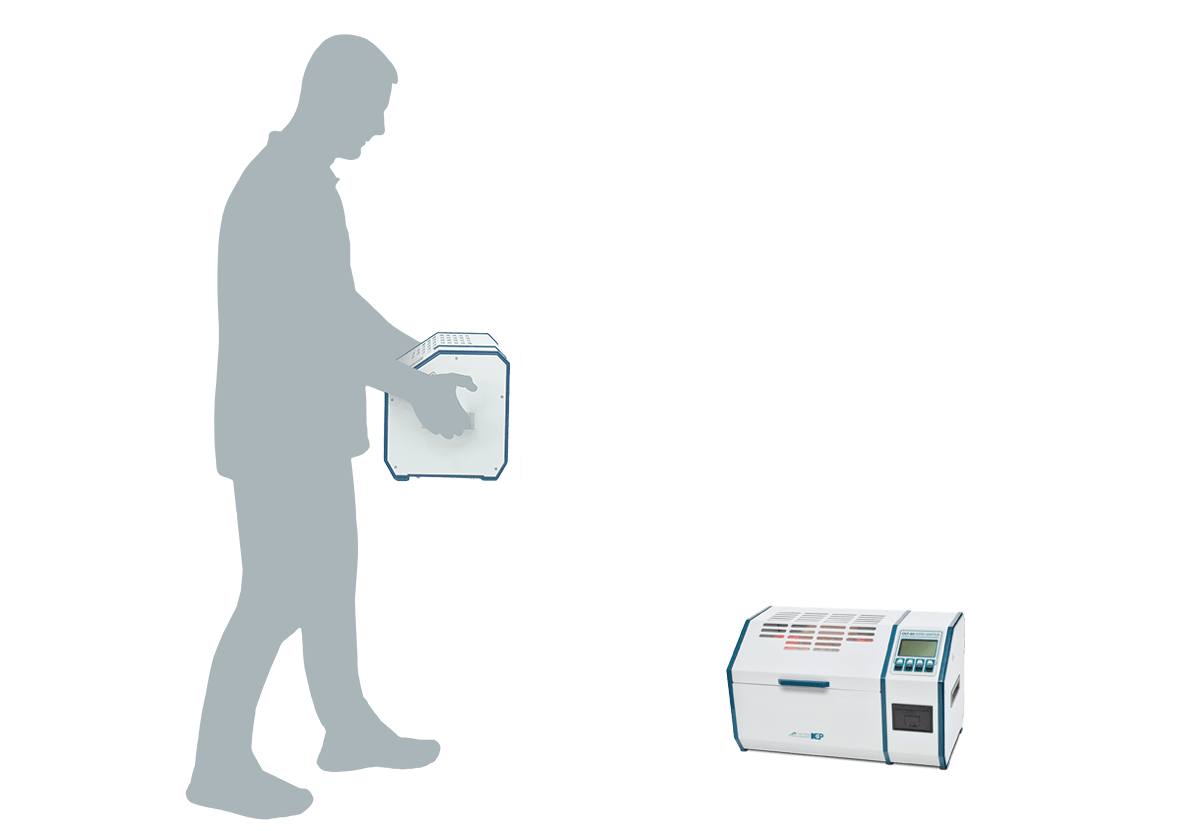

절연유내전압시험기, 절연파괴시험기, 모델 OLT80

전압 출력 최대 80kV AC 용량의 OLT80 모델은 절연유 샘플(광물 및 합성유)의 내력 시험을 실행하여 절연유 샘플의 절연파괴 전압레벨을 기록합니다.

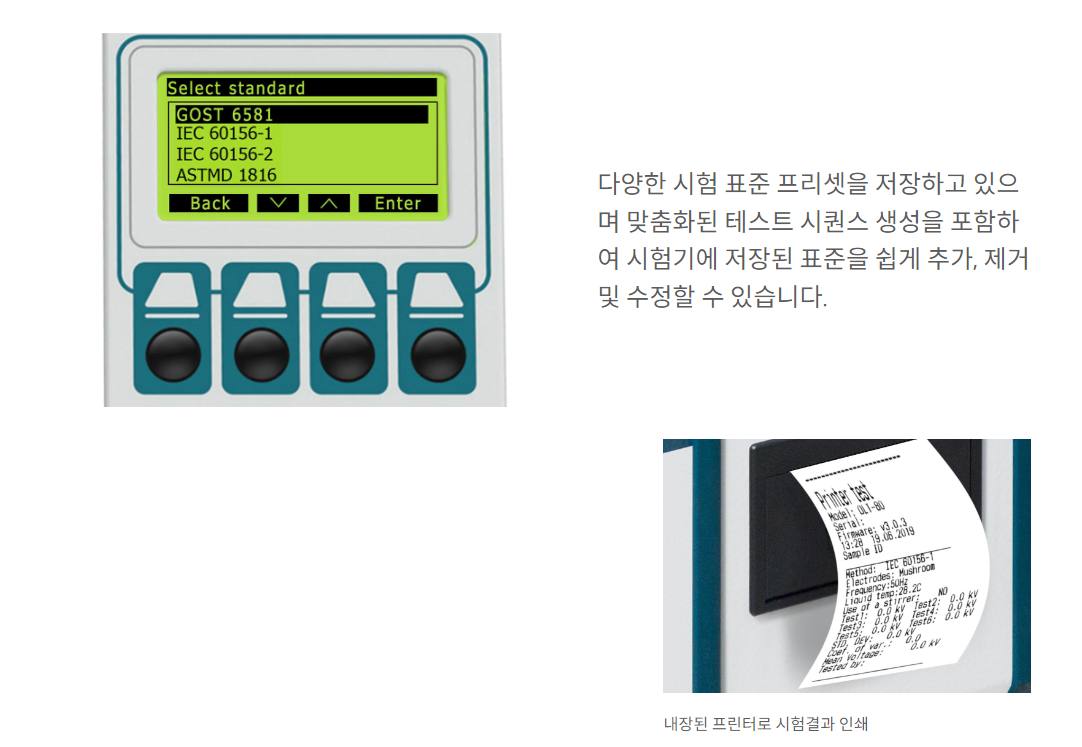

다양한 시험 표준 프리셋을 저장하고 있으며 맞춤화된 테스트 시퀀스 생성을 포함하여 시험기에 저장된 표준을 쉽게 추가, 제거 및 수정할 수 있습니다. 측정 결과는 내장된 프린터로 현장에서 즉시 인쇄가 가능합니다. 콤팩트한 사이즈와 비교적 가벼운 무게는 이동에 편리하며 실험실 또는 현장 테스트에 적합니다.
